     随着物联网推广的深入。万物互联必将成为未来的发 展方向。诸如 NB-IOT，LORA，BLE 等低功耗物联 网解决方案会越来越多的应用在产品设计上。而低功 耗的测试方案将会越来越多的被应用在研发设计，生产测试上。TSP-4000 低功耗测试方案测量电流精度高，是目前 市面上不多的且性价比最高的高精度待机电流测试方 案。可以分析终端设备的电流输出曲线，为工程师提 供了一个更深入了解系统硬件构架，软件构架对待机 电流影响的工具。通过这套方案，可以帮助工程师降 低自己的产品功耗，最终达到提高待机时间的目的。

   泰克公司推出的低功耗测试系统TSP-4000，硬件核心为美国泰克吉时利公司高精度电源2280S 或高精度七位半万用表 DMM7510，将仪器采集到的电流数据连续回传到上位机。通过上位机 软件实现对电流数据的回放分析，以帮助设计者优化 自己的产品，降低产品功耗TSP-4000 可以测试各种各种设备的直流耗电特性， 特别适用于工作或者待机电流在微安甚至纳安级别的 小电流测试 . 测试结果可用 I-T 曲线表示出来。并可 以显示电流数据在一段时间内分布的 CCDF 图形。

方案特点：

- - 体积小，配置简单，性价比高

- - 测量精度高，抗干扰能力强，电流测量精度最高可 达 100pA，分辨率 1pA

- - 采样率高，可以实现动态电流的实时采集，最高速 度可以达到 100,000 点每秒

- - 简单易操作，图形化显示测试结果，支持原始测试 数据的导入、导出

 --长时间记录测量数据

- - 简单易操作，图形化显示测试结果，支持原始测试 数据的导入、导出

- -可通过软件分析关注时间段的电流曲线，优化硬件 和软件设计，降低产品功耗

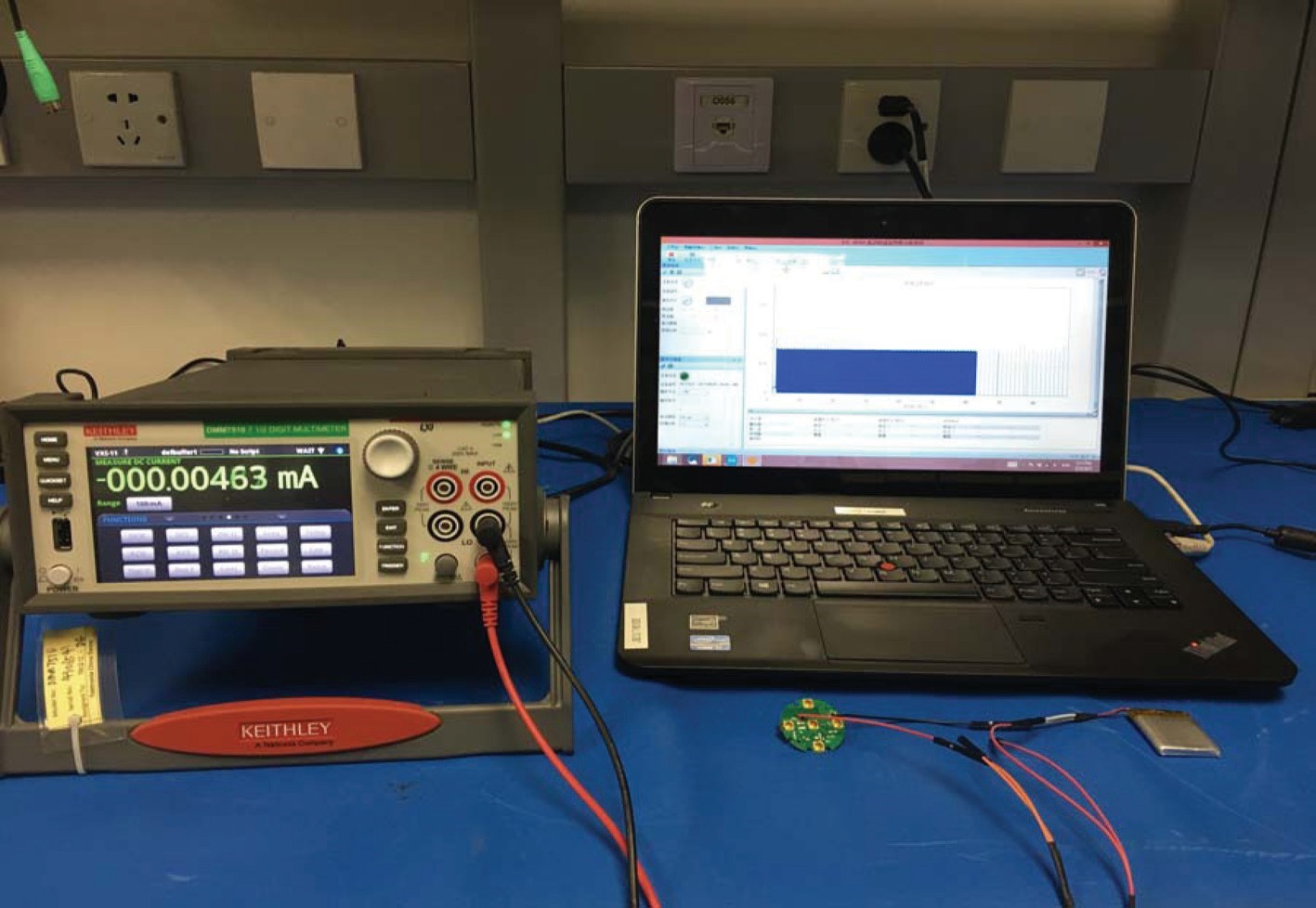

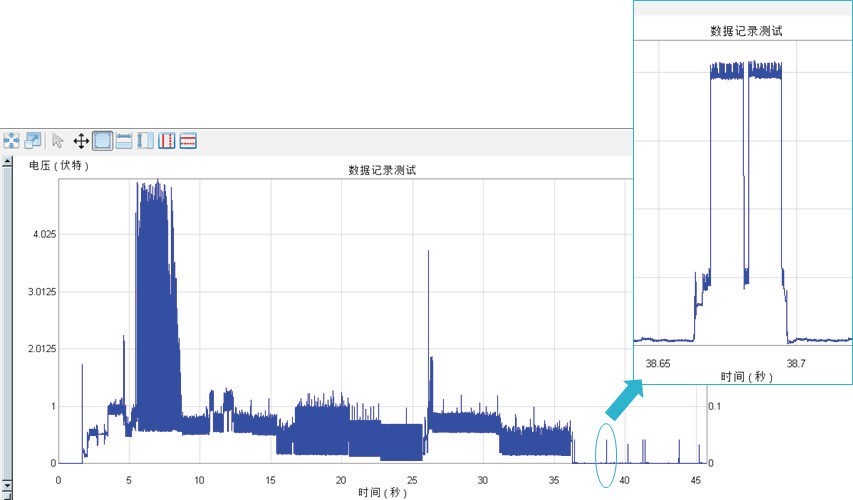

使用 TSP-4000 测试系统捕捉蓝牙手环开机电流波 形，并对待机模式下的电流脉冲信号进行放大观察

TSP-4000 操作简单 . 有三种连接模式。分别配备不 同的吉时利设备，客户科根据自己的购买能力和测试 指标需求选择不同的仪器来完成测试。

模式一 ( 高性能 )：吉时利 2280S 高精度电源为 DUT 提供电源。DMM7510 作为高精度电流表测量。此时 的供电性能和电流测量性能最高

模式 二（经济型）：吉时利 2280S 高精度电源为 DUT 设备提供电同时回读电流数据。此方案************， 电流测量精度为 10uA。

模式三 ( 高性价比 )： 吉时利 DMM7510 作为万用表 直流测量 DUT 设备。此时需要 DUT 设备自带电源。

系统配置，泰克公司：

2280S            高精度触屏直流电源

DMM7510      七位半高精度触屏万用表

TSP-4000       低功耗直流特性分析软件 测试线标配 2 根
