方案概述
耳机电声测试系统是一套高精准、高灵活性、可拓展的集成化电声测试平台。核心服务于耳机研发全流程，针对研发阶段的电路调试、声学结构优化、性能边界验证等核心需求，实现音频电声性能指标的精准量化、问题定位与参数迭代。区别于量产质检系统的 “合规判定”，更侧重 “深度分析、灵活调试、多场景验证”，是耳机从方案设计到量产落地的核心研发支撑设备。
方案简介
（1）耳机电性能测试

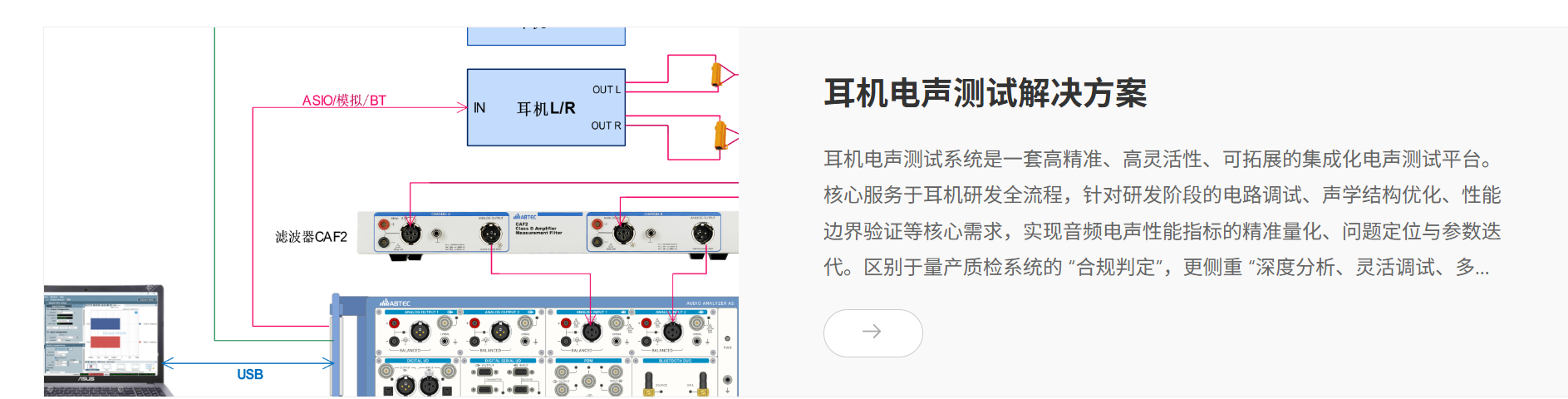

音频输出(L/R)测试：音频分析仪信号源端通过模拟/蓝牙/ASIO方式输出测试信号给待测耳机，经耳机内部处理后先进入滤波器，再传回音频分析仪模拟输入端进行分析，通过ATC软件分析并显示各项电性能指标。
MIC回路测试：音频分析仪直接输出信号给MIC两端，再通过模拟/蓝牙/ASIO方式传回至音频分析仪输入端进行分析。
（2）整机声学测试
整机SPK测试：音频分析仪信号源通过模拟/蓝牙/ASIO输出标准测试信号到待测耳机喇叭两端，人工耳采集耳机喇叭发出的信号并传回至音频分析仪模拟输入端进行分析，ATC软件分析并显示相关测试结果。
整机MIC测试：音频分析仪模拟输出测试信号，经功率放大器放大后推动人工嘴发声，待测麦克风采集信号并将其通过模拟/蓝牙或ASIO等方式传回至音频分析仪输入，ATC软件分析并显示相关测试结果。
测试项目
电性能：输出功率、通道平衡度、失真度、频响曲线、失真曲线、信噪比、动态范围、分离度、底噪、蓝牙延时等；
整机SPK：灵敏度（SPL）、频响曲线、最大声压级、失真曲线、声道平衡度、信噪比、异音（Rub&Buzz）等；
整机MIC：灵敏度、频响曲线、失真曲线、信噪比等
配置清单
|
序号
|
设备名称
|
型号
|
数量
|
|
1
|
音频分析仪
|
A5
|
1
|
|
2
|
蓝牙接口选件
|
AB-BT-DUO
|
1
|
|
3
|
D类功放滤波器
|
CAF2
|
1
|
|
4
|
电声测试接口
|
PA01
|
1
|
|
5
|
头和肩模拟器
|
HATS200
|
1
|
|
6
|
人工嘴
|
AM02
|
1
|
|
7
|
标准麦克风
|
MC01
|
1
|
|
8
|
声校准器
|
HS6020
|
1
|
|
9
|
消音/隔音箱
|
定制
|
1
|
系统核心部件
音频分析仪A5
蓝牙接口选件AB-BT-DUO
D类功放滤波器CAF2
电声测试接口PA01
头和肩模拟器HATS200
人工嘴AM02
声校准器HS6020
