基于CISPR 25标准的汽车测试电波暗室 （整车及零部件）和ISO 11452-2（零部件）



CISPR 25定义了同一车辆天线接收的发射测量和部件及模块的测量。

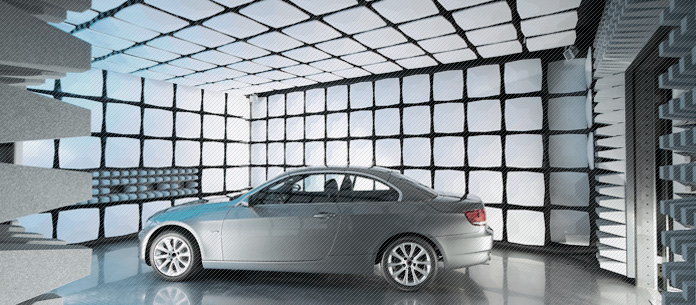

建造在德国南部Kriwan Testzentrum，用于CISPR25符合性测量的电波暗室，根据相关标准，其覆盖频率范围从70MHz到2.5GHz。组件和汽车以及基于ISO 11452-2的零部件的符合性抗扰度测试，也可在此暗室内进行。





技术数据



尺寸：7.9m x 6.4m x 3.6m (L x W x H)



辐射抗扰度测试

• 70MHz到2.5GHz：完全符合ISO 11452-2



辐射发射测量

• 70MHz到2.5GHz: 预符合CISPR 25





特征



暗室具备一个接地到屏蔽体墙面的EUT测试桌，覆盖金属接地板的地面，一个双叶为2.7m x 2.5m（W x H）的大门和一个尾气排放系统。墙壁和天花板铺设12英寸复合吸波材料和反光白盖，可提供一个30MHz到18GHz的可用频率范围。此外暗室还具备烟雾探测系统，RFI电源线和信号线滤波器。



模块化的RF屏蔽体和RF吸波内衬是暗室将来可能需要搬迁或扩张的一个成熟的优势。按照CISPR 25的要求进行了场地性能评价。
