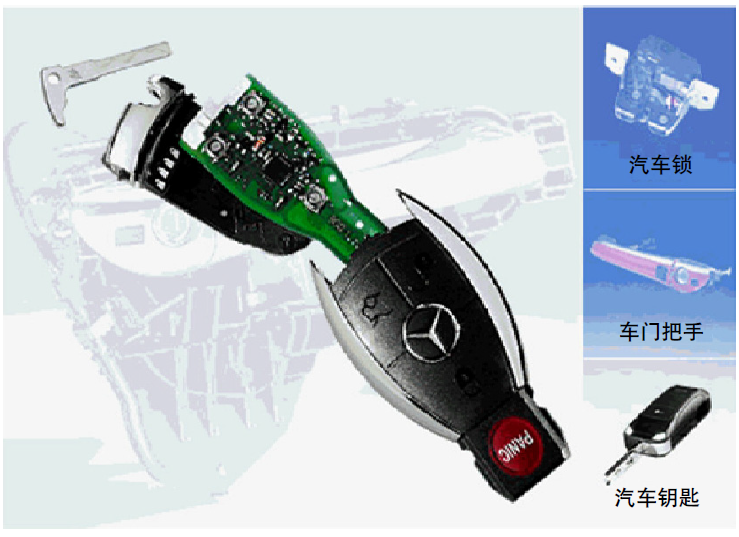

MDO 汽车遥控钥匙系统调测方案:
应用产业:汽车电子
应用行业:遥控钥匙系统设计、研发、调测
应用技术:嵌入式(SPI/I2C 及 CAN/LIN 总线)、FSK/ ASK、PLL
测试需求:
1.数字锁相环 PLL 锁定时间测试
2.遥控射频信号频谱

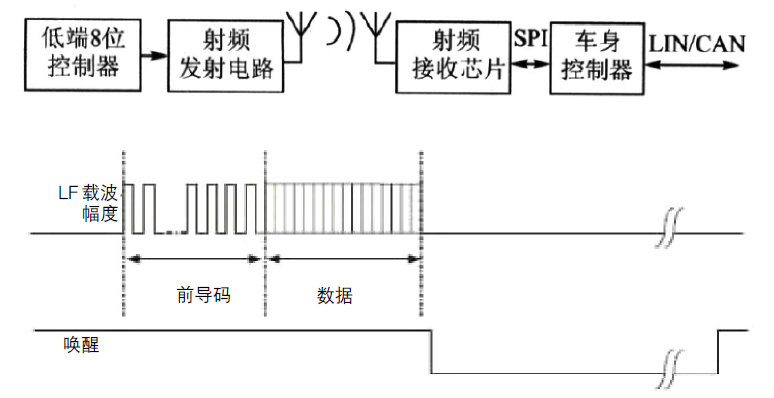

3.遥控射频信号 ASK/FSK 导码及数据码定时关系
4.总线与控制信号间时序关系
传统测试手段:
MSO 示波器调测总线及基带信号
监测 VCO 电压测试 PLL 锁定时间
频谱仪测试射频频谱及 ASK 波形
用调制域分析仪或频谱仪加选件测试 FSK 波形
多台仪表成本高,占地大
无法测试射频信号与控制信号时间关系
无法在射频段测试 PLL 锁定时间
无法测试 ASK/FSK 导码与数据码定时关系

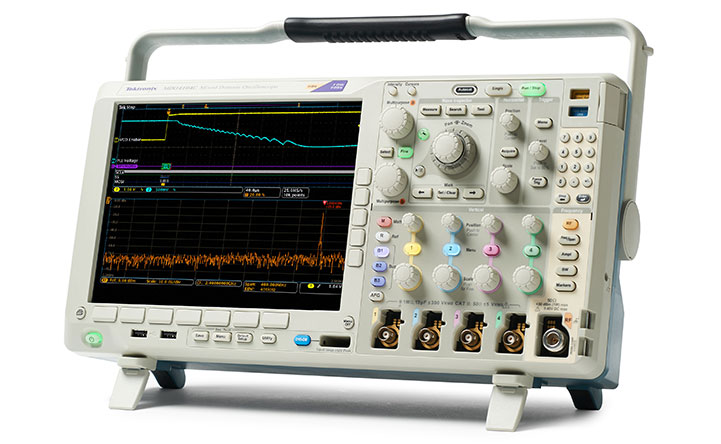

方案:MDO4014-3+EMBD+AUTO
特点:
a) 五合一
b) 跨域分析

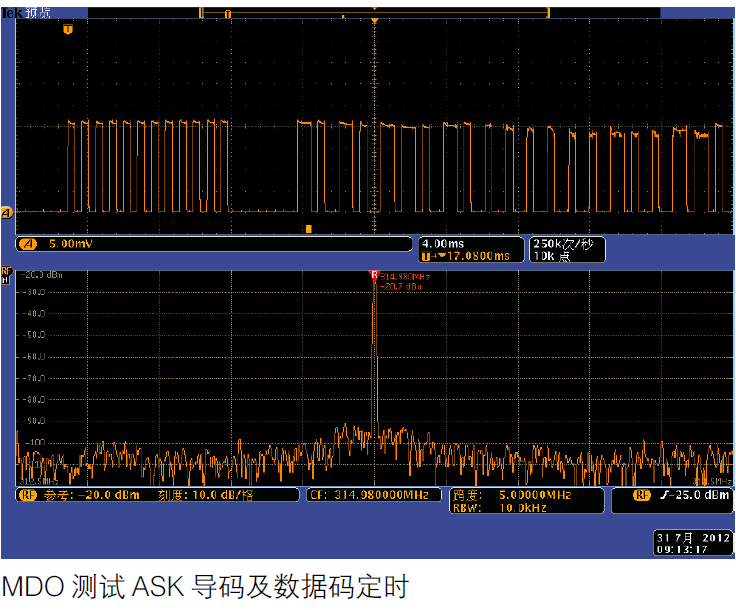

c) 导码与数据码定时关系测试

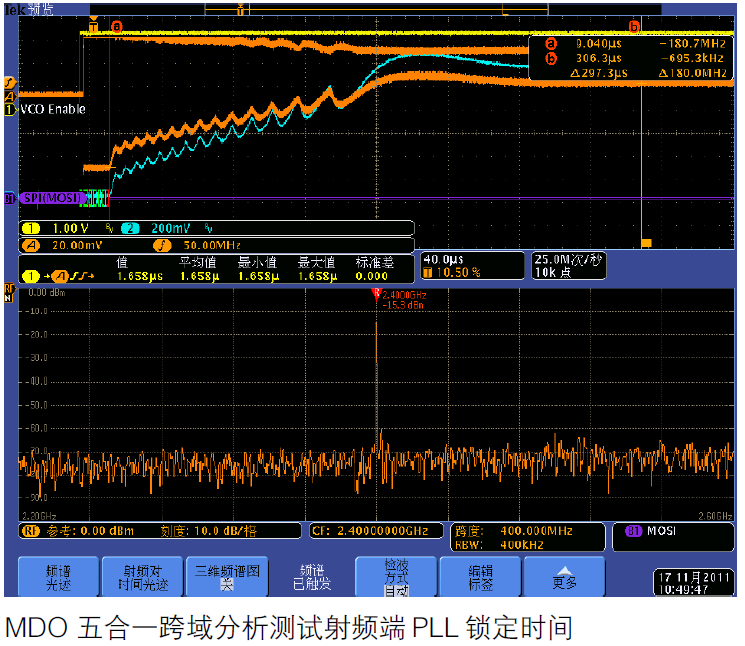

d) 射频端 PLL 锁定时间测试

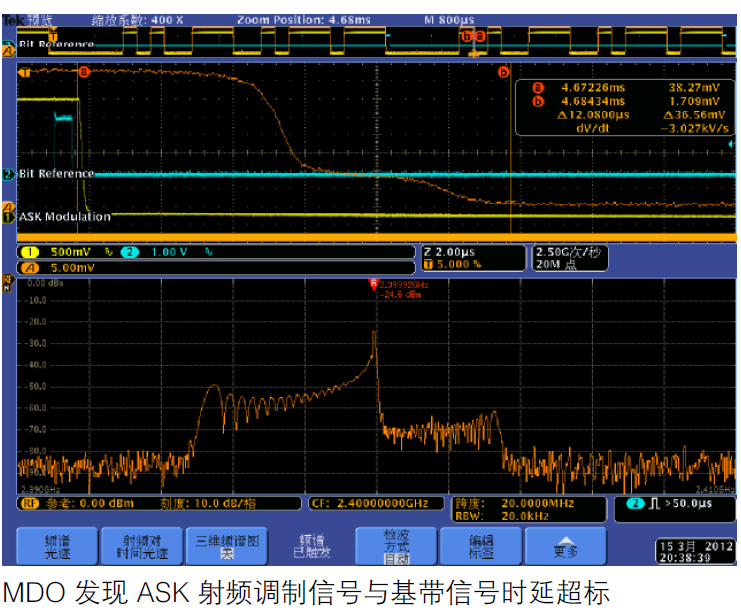

e) 发现潜在的基带 - 射频时序关系问题
客户痛点:
泰克测试方案及优势:
