择线(WS)以及数据线(SD)。数据格式最大到20 bits。

参数设定: 设定待测物上各个讯号端接在逻辑分析仪的信道编号。
Data bits : 分析数据的位数, 范围是1-24 Bits。默认值为16 Bits。

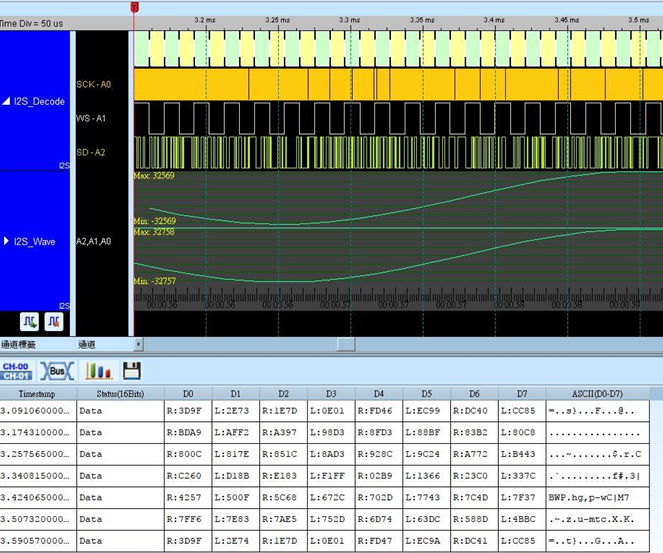

画出声音波形: 可于波形区画出声音的波形。
录音播放: 默认为开启, 此功能可以把所有Data收集起来后, 于分析完毕后进行播放。
您可以用最快的方式确认声音是否已经正常传送, 而不必逐项检视数据。由于播放的时
间长度, 会根据逻辑分析仪能纪录的数据深度有关, 建议您可将逻辑分析仪的数据深度
拉大, 并减少逻辑分析仪使用的信道数量。
储存声音波形(.WAV): 可将所有Data储存为声音档(.WAV)并存于工作目录下。
分析方法: 可根据需求选择I2S Justified/MSB Justified/LSB Justified/PCM/TDM 模式。
显示数据方式: 可选择报告区显示的栏数。
