DPO70000SX提供了高达70 GHz模拟带宽的超高带宽实时信号采集和分析功能。荣获专利的异步时间交织 (ATI) 架构为实时信号采集提供低噪声和高保真度。

• 杰出的信号保真度和完美的信噪比
• 稳定精确的多通道定时，实现最准确的分析能力
• 紧凑的仪器封装，并能够灵活地扩容及简便地重新进行配置

简介

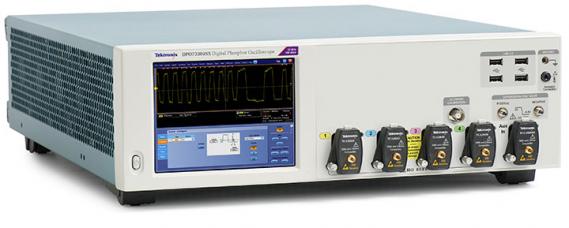

DPO70000SX 系列示波器为超宽带宽应用提供最准确的实时性能。

• 低噪声、70 GHz 实时信号捕获功能，采用已获专利的 ATI 结构
• 紧凑的 5 ¼" (3U) 仪器封装，实现了功能最广泛的多通道系统
• 采用 UltraSync 多台时间同步总线，提供精确的可扩充的性能
• 最高的触发性能，>25 GHz 边沿触发带宽，独有的包络触发功能
• 14.1 Gbps 硬件串行触发 – 确保在指定的 8b/10b、64b/66b 或通用 NRZ 码型的第一个实例上实现触发，以隔离与码型相关的效应
• 误码检测器 - 此功能在触发系统中执行，针对已定义的模式文件提供简单的误码测量，确定没有丢失位

低噪声、高保真信号采集在超高带宽应用中至关重要，如远距离相干光通信、400G 数据通信和宽带 RF。旗舰型 DPO77002SX 采用 ATI（异步时序交织）结构，实现了 70 GHz 和 200 GS/s（5 ps/样点）实时采集性能。这种已获专利的对称结构本身的噪声要远远优于传统带宽交织方法。DPO70000SX 提供了最低的噪声、最高的保真度和优越的性能，支持进行复杂的光调制分析，对高速串行信令和频率进行抖动和噪声分析，对宽带 RF 信号进行相位和调制分析。

ATI 技术处于信号保真度的前沿，可大限度地减少噪声，为您的新一代设计提供非常准确的测量结果。

特点

• 低噪声 ATI 结构
• 高性能触发系统可隔离信号缺陷
• 严格的定时精度
• 精确的时基精度
• 通道间时滞/定时
• 多台设备系统定时精度和稳定性
• 使用 DPO7OE1/DPO7OE2 光探头进行低噪声光学测量



灵活、多功能、可扩展。

创新的 UltraSync 架构提供配置灵活性，让您可以轻松添加采集通道并保持通道间定时精度。

特点

• 单独部署设备
• 轻松地聚合为一个多台设备系统
• 快速重新配置系统
• 使用 DPO7OE1/DPO7OE2 探头配置多达 16 个同步光采集通道
• 使用我们的 Python 驱动程序包实现测试自动化

测量和分析工具可让您随时了解信号状况。

DPO70000SX 的应用支持包提供验证和证明您的最新设计所需的自动化一致性测试工具、富有洞察力的调试工具和广泛的信号连接选项。

特点

• DPOJET：全面而又灵活的测量工具
• SDLA：功能强大而且全面的工具，用于分析和补偿串行数据链路中的信号影响
• 简单而广泛的 PAM4 分析 – 无需外部 CR
• 支持全套 Gen1-6+ 高速串行标准
• 自动化一致性测试确保提供完整、可靠且可重复的结果
• 功能强大的调试工具可迅速发现/解决设计挑战
