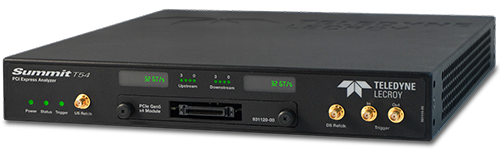

力科Summit T54 协议分析器捕获、解码和显示 PCIe5.0；x1 、x2、x4链路宽度的 PCIe 协议数据速率。

Teledyne LeCroy 的 Summit™ T54加入 Summit™ 系列，作为 PCIe 5.0 架构的高性能协议分析器。 新的 Summit T54™ 基于 PCIe 5.0 规范的 协议分析仪支持最高 32GT/s 和最高 x4 通道宽度的协议分析。 有兴趣测试基于 PCIe 5.0 的 I/O 卡（例如存储控制器、以太网、光纤通道、Infiniband 等）的公司现在将能够获得他们需要的所有协议分析器调试功能，同时能够更好地管理他们的费用。 SSD 存储应用程序还将受益于对 PCIe/ NVMe/ SMBus/ NVMe-MI/ TCG 等 SSD 总线协议的集成支持。 当与 Teledyne LeCroy 结合使用时 Summit™ Z58 或 Z516 协议练习器， Summit™ T54 将提供对各种测试配置的测试结果的更深入了解。 Teledyne LeCroy 的各种高速内插器和探针为系统板上的 CEM 和其他形状因数插座以及焊接和中间总线探针提供了充分的灵活性和连接性。

PCIe 5.0 技术通过提高数据比特率的组合，实现了 PCIe 4.0 标准两倍的有效数据吞吐率达到了 16 GT/s，PCIe 32 使用与 PCIe 5.0 相同的编码，已被证明是可靠的数据传输。

凭借对 PCI Express 规范 5.0 的支持、2.5、5、8、16、32 GT/s 的数据速率、从 x1 到 x4 的通道宽度以及完整的 64 GB 跟踪内存等高级功能， Summit T54 协议分析器为高级 PCI Express 产品的开发人员和用户提供无与伦比的功能和灵活性。 这 Summit T54 是目前市场上*********、最精密的 PCI Express 分析仪。

与其他 Teledyne LeCroy PCI Express 分析仪一样， Summit T54 利用直观而强大的 CATC Trace 分析软件系统，嵌入了对 PCI Express 协议层次结构和复杂性的深刻理解。 多彩、直观且易于使用的图形显示使您能够快速捕获和验证 PCI Express 产品设计。 所有 Teledyne LeCroy PCI Express 协议分析仪都采用高阻抗、非侵入式探测技术，从而允许完全不变的数据传递。

除了全套高级硬件和软件功能外， Summit T54 提供用户便利和分析功能，例如支持“通道调配”，允许电路板开发人员以非标准顺序布置带有通道的中间总线探针焊盘，从而简化电路板的设计。 在内部 Summit T54 将车道映射回正确的顺序并准确显示嵌入的公交车流量。 其他软件功能包括增强的错误检查以自动识别其他错误类型、更紧凑的跟踪文件允许更快地分析跟踪数据，以及选择简化或高级模式来设置跟踪记录选项。

原始记录模式 Bit Tracer 允许在字节通过链路时对其进行记录，从而允许调试 PHY 层问题并将逻辑分析仪格式的特性与协议分析仪格式相结合。 新的自动感知链路功能可监控不同通道宽度的设备之间的协商，并且分叉链路支持将多链路 PCI Express 操作重新组合成更窄的链路。

Summit T54 还支持以太网 LAN 端口作为标准功能。 通过 LAN 连接，工程师可以远程操作系统（例如，在他们的桌面系统上安装客户端软件，并控制在远程实验室中运行的分析仪）。 此外，多位协同工作的工程师可以分时使用一台分析仪，从而减少每位工程师对额外分析仪的需求，并提高产品的成本效益。

通过利用在新兴市场协议分析工具方面的多年经验，Teledyne LeCroy 的 PCI Express 协议分析仪将复杂的功能与实用特性相结合，以加速 PCI Express IP 核、半导体、存储、图形、服务器、工作站、网桥和交换机的开发。
