Keysight 是德-InfiniiVision 3000T X 系列示波器
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

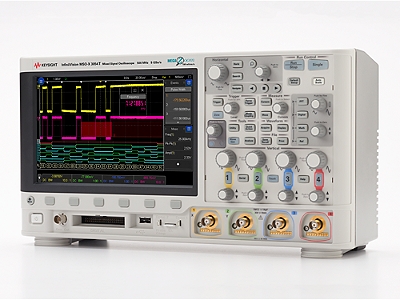

InfiniiVision 3000T X 系列示波器

简洁的触控操作、揭示偶发异常、轻松解决问题——让您的测量变得更加简单
  • 100 MHz 至 1 GHz,DSO 和 MSO 型号

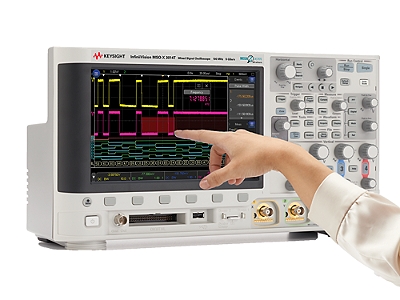

  • 8.5 英寸电容触摸屏让操作和归档变得更加简单,可以加速您的测试
  • 独有的区域触控触发技术支持您在几秒钟内轻松隔离信号
  • 高达 1,000,000 波形/秒的更新速率可以让您查看非常详细的信号细节
  • 内置 WaveGen 20 MHz ARB、3 位电压表、8 位频率计数器和累加器选件帮助您快速进行信号调制和表征
  • 硬件串行分析选件可以让您更迅速地完成串行总线解码

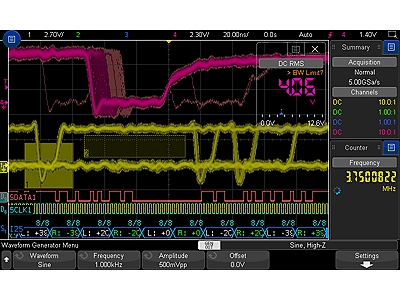

独有的区域触摸触发技术实现更快的测量速度

  • 只需绘制一个方框(区域)即可轻松进行先进触发
  • 您只要能看见异常信号,便可在其上触发
  • 您只需在想要隔离的区域绘制一个方框,然后选择‘必须交叉’或‘不得交叉’,余下的工作就交由示波器完成



使用六合一仪器轻松应对您的测量挑战

  • 业界领先的示波器
  • 逻辑分析仪(MSO)选件增加 16 个数字通道
  • 串行协议分析仪选件为最广泛的串行总线增加触发和分析功能
  • WaveGen 函数/任意波形发生器选件为示波器增加波形生成功能
  • 3 位电压表选件增加一体化表征
  • 8 位计数器和累加器选件使深入分析频率测量成为可能
  • 您可以随时添加这些选件


InfiniiVision 3000T X 系列示波器型号
3012T 3014T 3022T 3024T 3032T 3034T 3052T 3054T 3102T 3104T
带宽 * (- 3 dB) 100 MHz 200 MHz 350 MHz 500 MHz 1 GHz
输入通道数 DSOX 2 4 2 4 2 4 2 4 2 4
MSOX 2 + 16 4 + 16 2 + 16 4 + 16 2 + 16 4 + 16 2 + 16 4 + 16 2 + 16 4 + 16
采样率 5 GSa/s, 半通道; 2.5 GSa/s全部通道
存储器深度 标配 4 Mpts, 标配分段存储器
显示屏尺寸和类型 8.5-inch英寸电容触摸屏, 标配区域触发
波形更新速率 > 1,000,000 个波形/
集成 (六合一) (选件) 示波器、逻辑分析、20 MHz 任意波形/ 函数发生器、3 位电压表、8 位计数器

型号 推荐的探头和附件 标配/ 选件
探头
N2843A 无源探头 500 MHz, 10:1 标配  (每通道配置一个探头)
N2756A 16 数字通道 MSO电缆 MSOX型号和 DSOX6MSO的标配
N2870A 无源探头 35 MHz, 1:1, 1 M 选件
10076B 无源探头, 250 MHz, 100:1 衰减 (4 kV) 选件
N2795A 有源单端探头, 1 GHz, 1 pF, 1 M, AutoProbe 接口 选件
N2797A 极限温度有源单端探头, 1.5 GHz 选件
N2750A InfiniiMode 差分探头, 1.5 GHz, 700 fF, 200 k, AutoProbe 接口 选件
N2790A 差分有源探头 100 MHz±1.4 kV, 配有 AutoProbe 选件
N2791A 差分有源探头 250 MHz, ±700 V 选件
N2818A 200 MHz 10:1 差分探头配有 AutoProbe 接口 选件
N2819A 800 MHz 10:1 差分探头配有 AutoProbe 接口 选件
1147B AC/DC电流探头, 50 MHz, 15 A, 配有 AutoProbe 选件
N2893A AC/DC电流探头, 100 MHz, 15 A, 配有 AutoProbe 选件
N2820A 2 通道高灵敏度电流探头, 50 uA 5 A 选件


串行协议触发和解码
DSOX3AERO MIL-STD 1553 ARINC 429
DSOX3AUDIO 音频 (I2S)
DSOXT3AUTO 汽车 (CAN/CANFD/LIN)
DSOX3COMP 计算机 (RS232/UART)
DSOX3EMBD 嵌入式 (I2C, SPI)
DSOX3FLEX FlexRay
DSOXT3SENSOR 单边半字节传输 (SENT)
测量应用软件
DSOX3MASK 模板极限测试
DSOX3PWR 功率分析应用软件
DSOX3VID 增强视频/ 电视应用软件套件
DSOX3WAVEGEN WaveGen 20 MHz AWG
DSOXDVMCTR 集成的数字电压表/ 8 位计数器
DSOXT3APPBNDL 适用于 3000T X系列软件应用捆绑套件
