DPO70000SX提供了高达70 GHz模拟带宽的超高带宽实时信号采集和分析功能。异步时序交织(ATI)结构为实时信号采集提供了最低的噪声和最高的保真度。
低噪声、70 GHz 实时信号捕获功能,采用 ATI 结构
紧凑的 5 ¼" (3U) 仪器封装,实现了功能最广泛的多通道系统
采用 UltraSync 多台时间同步总线,提供精确的可扩充的性能
最高的触发性能,>25 GHz 边沿触发带宽,独有的包络触发功能
低噪声、高保真信号采集在超高带宽应用中至关重要,如远距离相干光通信、400G 数据通信和宽带 RF。旗舰型 DPO77002SX 采用 ATI(异步时序交织)结构,实现了 70 GHz 和 200 GS/s(5 ps/样点)实时采集性能。DPO70000SX 提供了最低的噪声、最高的保真度和******的性能,支持进行复杂的光调制分析,对高速串行信令和频率进行抖动和噪声分析,对宽带 RF 信号进行相位和调制分析。
信号完整性最高。
ATI 技术处于信号保真度的前沿,可******限度地减少噪声,为下一代设计提供最准确的测量结果。
特点 :
· 低噪声 ATI 结构
· 高性能触发系统可隔离信号缺陷
· 严格的定时精度
· 精确的时基精度
· 通道间时滞/定时
· 多台设备系统定时精度和稳定性
· 使用 DPO7OE1 光探头 进行低噪声光测量
灵活、 多功能、 可扩展。
创新 UltraSync 架构可提供配置灵活性,让您轻松添加采集通道并保持通道间定时精度。
特点
· 单独部署设备

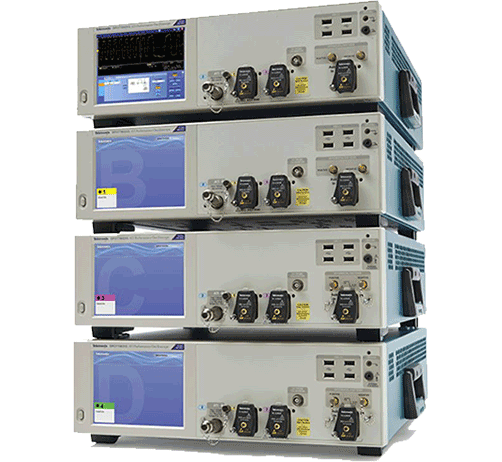

· 轻松聚合为一个多台设备系统
· 快速重新配置系统
· 使用 DPO7OE1/DPO7OE2 探头 配置多达 16 个同步光采集通道

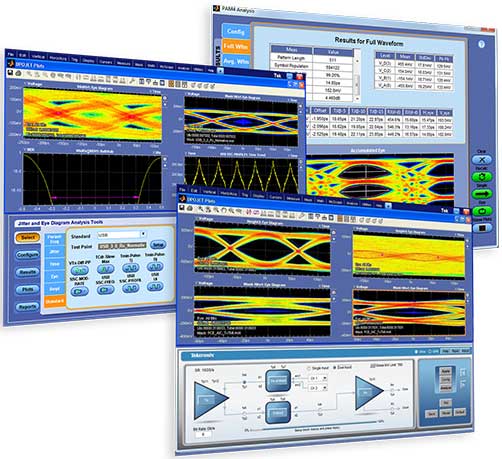

测量和分析工具可让您随时了解信号状况。
DPO70000SX 的应用支持包可提供验证和证明您的最新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。
特点
· DPOJET:最全面灵活的测量工具
· SDLA:最强大全面的工具,用于分析和补偿串行数据链路中的信号影响
· 简单而广泛的 PAM4 分析 – 无需外部 CR
· 支持完整的 Gen3/Gen4+ 标准
· 自动一致性测试可获得完整、可靠且可重复的结果
· 功能强大的调试工具可迅速发现/解决设计挑战
DPO77002SX/DPS77004SX | DPO75902SX/DPS75904SX | DPO75002SX/DPS75004SX | ||||
---|---|---|---|---|---|---|
ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | |
模拟通道/带宽 |
DPO77002SX 1 通道/67 GHz 1 通道/70 GHz(典型值) DPS77004SX 2 通道/67 GHz 2 通道/70 GHz(典型值) |
DPO77002SX 2 通道/33 GHz DPS77004SX 4 通道/33 GHz |
DPO75902SX 1 通道/59 GHz DPS75904SX 2 通道/59 GHz |
DPO75902SX 2 通道/33 GHz DPS75904SX 4 通道/33 GHz |
DPO75002SX 1 通道/50 GHz DPS75004SX 2 通道/50 GHz |
DPO75002SX 2 通道/33 GHz DPS75004SX 4 通道/33 GHz |
每条通道采样率 | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s |
上升时间(典型值) | 10% 至 90%:5.6 ps 20% 至 80%:4.3 ps | 10% 至 90%:13 ps 20% 至 80%:9 ps | 10% 至 90%:6.8 ps 20% 至 80%:5.2 ps | 10% 至 90%:13 ps 20% 至 80%:9 ps | 10% 至 90%:7.8 ps 20% 至 80%:6 ps | 10% 至 90%:13 ps 20% 至 80%:9 ps |
垂直噪声(% 的满刻度),BWE 开,******采样率(典型值) | 0.83% 的满刻度 | 0.71% 的满刻度 | 0.83% 的满刻度 | 0.71% 的满刻度 | 0.83% 的满刻度 | 0.71% 的满刻度 |
0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | |
记录长度,点(每条通道,标配) | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M |
记录长度(每条通道,10XL 选件) | 125 M | 125 M | 125 M | 125 M | 125 M | 125 M |
记录长度(每条通道,20XL 选件) | 250 M | 250 M | 250 M | 250 M | 250 M | 250 M |
记录长度(每条通道,50XL 选件) | 1 G | 1 G | 1 G | 1 G | 1 G | 1 G |
定时分辨率 | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) |
最高采样率条件下的持续时间(标配) | 313 µs | 625 µs | 313 µs | 625 µs | 313 µs | 625 µs |
最高采样率条件下的持续时间(10XL 选件) | 625 µs | 1.25 ms | 625 µs | 1.25 ms | 625 µs | 1.25 ms |
最高采样率条件下的持续时间(20XL 选件) | 1.25 ms | 2.5 ms | 1.25 ms | 2.5 ms | 1.25 ms | 2.5 ms |
最高采样率条件下的持续时间(50XL 选件) | 5.0 ms | 10 ms | 5.0 ms | 10 ms | 5.0 ms | 10 ms |
DPO73304SX/DPS73308SX | DPO72304SX | |
---|---|---|
TekConnect 通道 | TekConnect 通道 | |
模拟通道/带宽 |
DPO73304SX 2 通道/33GHz,4 通道/23GHz DPS73308SX 4 通道/33GHz,8 通道1/23GHz |
DPO72304SX 4 通道/23GHz |
每条通道采样率 |
DPO73304SX 2 通道 100 GS/s,4 通道 50 GS/s DPS73308SX 4 通道 100 GS/s,8 通道1 50 GS/s |
2 通道 100 GS/s,4 通道 50 GS/s |
上升时间(典型值) | 10% 至 90%:13 ps 20% 至 80%:9 ps | 10% 至 90%:17 ps 20% 至 80%:13 ps |
垂直噪声(% 的满刻度),BWE 开,******采样率(典型值) | 0.71% 的满刻度 | 0.71% 的满刻度 |
0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | |
记录长度,点(每条通道,标配) | 62.5 M | 62.5 M |
记录长度(每条通道,10XL 选件) | 125 M | 125 M |
记录长度(每条通道,20XL 选件) | 250 M | 250 M |
记录长度(每条通道,50XL 选件) |
DPO73304SX 2 通道上 1 G,4 通道上 500 M DPS73308SX 每台设备 2 通道上 1 G,每台设备 4 通道上 500 M |
2 通道上 1 G,4 通道上 500 M |
定时分辨率 | 10 ps (100 GS/s) | 10 ps (100 GS/s) |
最高采样率条件下的持续时间(标配) | 625 µs | 625 µs |
最高采样率条件下的持续时间(10XL 选件) | 1.25 ms | 1.25 ms |
最高采样率条件下的持续时间(20XL 选件) | 2.5 ms | 2.5 ms |
最高采样率条件下的持续时间(50XL 选件) | 10 ms | 10 ms |
1屏幕上最多显示 4 条通道。通过程序接口提供其他通道数据。
DPO77002SX/DPS77004SX | DPO75902SX/DPS75904SX | DPO75002SX/DPS75004SX | ||||
---|---|---|---|---|---|---|
ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | |
模拟通道/带宽 |
DPO77002SX 1 通道/67 GHz 1 通道/70 GHz(典型值) DPS77004SX 2 通道/67 GHz 2 通道/70 GHz(典型值) |
DPO77002SX 2 通道/33 GHz DPS77004SX 4 通道/33 GHz |
DPO75902SX 1 通道/59 GHz DPS75904SX 2 通道/59 GHz |
DPO75902SX 2 通道/33 GHz DPS75904SX 4 通道/33 GHz |
DPO75002SX 1 通道/50 GHz DPS75004SX 2 通道/50 GHz |
DPO75002SX 2 通道/33 GHz DPS75004SX 4 通道/33 GHz |
每条通道采样率 | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s |
上升时间(典型值) | 10% 至 90%:5.6 ps 20% 至 80%:4.3 ps | 10% 至 90%:13 ps 20% 至 80%:9 ps | 10% 至 90%:6.8 ps 20% 至 80%:5.2 ps | 10% 至 90%:13 ps 20% 至 80%:9 ps | 10% 至 90%:7.8 ps 20% 至 80%:6 ps | 10% 至 90%:13 ps 20% 至 80%:9 ps |
垂直噪声(% 的满刻度),BWE 开,******采样率(典型值) | 0.83% 的满刻度 | 0.71% 的满刻度 | 0.83% 的满刻度 | 0.71% 的满刻度 | 0.83% 的满刻度 | 0.71% 的满刻度 |
0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | |
记录长度,点(每条通道,标配) | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M |
记录长度(每条通道,10XL 选件) | 125 M | 125 M | 125 M | 125 M | 125 M | 125 M |
记录长度(每条通道,20XL 选件) | 250 M | 250 M | 250 M | 250 M | 250 M | 250 M |
记录长度(每条通道,50XL 选件) | 1 G | 1 G | 1 G | 1 G | 1 G | 1 G |
定时分辨率 | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) |
最高采样率条件下的持续时间(标配) | 313 µs | 625 µs | 313 µs | 625 µs | 313 µs | 625 µs |
最高采样率条件下的持续时间(10XL 选件) | 625 µs | 1.25 ms | 625 µs | 1.25 ms | 625 µs | 1.25 ms |
最高采样率条件下的持续时间(20XL 选件) | 1.25 ms | 2.5 ms | 1.25 ms | 2.5 ms | 1.25 ms | 2.5 ms |
最高采样率条件下的持续时间(50XL 选件) | 5.0 ms | 10 ms | 5.0 ms | 10 ms | 5.0 ms | 10 ms |
DPO73304SX/DPS73308SX | DPO72304SX | |
---|---|---|
TekConnect 通道 | TekConnect 通道 | |
模拟通道/带宽 |
DPO73304SX 2 通道/33GHz,4 通道/23GHz DPS73308SX 4 通道/33GHz,8 通道1/23GHz |
DPO72304SX 4 通道/23GHz |
每条通道采样率 |
DPO73304SX 2 通道 100 GS/s,4 通道 50 GS/s DPS73308SX 4 通道 100 GS/s,8 通道1 50 GS/s |
2 通道 100 GS/s,4 通道 50 GS/s |
上升时间(典型值) | 10% 至 90%:13 ps 20% 至 80%:9 ps | 10% 至 90%:17 ps 20% 至 80%:13 ps |
垂直噪声(% 的满刻度),BWE 开,******采样率(典型值) | 0.71% 的满刻度 | 0.71% 的满刻度 |
0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | |
记录长度,点(每条通道,标配) | 62.5 M | 62.5 M |
记录长度(每条通道,10XL 选件) | 125 M | 125 M |
记录长度(每条通道,20XL 选件) | 250 M | 250 M |
记录长度(每条通道,50XL 选件) |
DPO73304SX 2 通道上 1 G,4 通道上 500 M DPS73308SX 每台设备 2 通道上 1 G,每台设备 4 通道上 500 M |
2 通道上 1 G,4 通道上 500 M |
定时分辨率 | 10 ps (100 GS/s) | 10 ps (100 GS/s) |
最高采样率条件下的持续时间(标配) | 625 µs | 625 µs |
最高采样率条件下的持续时间(10XL 选件) | 1.25 ms | 1.25 ms |
最高采样率条件下的持续时间(20XL 选件) | 2.5 ms | 2.5 ms |
最高采样率条件下的持续时间(50XL 选件) | 10 ms | 10 ms |
1屏幕上最多显示 4 条通道。通过程序接口提供其他通道数据。
选件 | 说明 |
---|---|
BITERR 选项 | 高速串行误码检测器(需要 ST14G 选件) |
DDRA 选件 | DDR 内存总线分析(需要 DJA 选件) |
DDR-LP4 选件 | LPDDR4 内存总线电气验证和分析示波器软件(需要 DJA 选件) |
DJA 选件 | 抖动和眼图分析工具 – 高级版 (DPOJET) |
DJAN 选件 | DPOJET 噪声、抖动和眼图分析工具 |
DP12 选件 | DisplayPort 1.2 源端自动测试软件(需要 DJA 和 5XL 选件) |
D-PHY 选件 | MIPI D-PHY 发射机调试、检定和一致性测试解决方案(需要 DJA 选件) |
EDP 选件 | 嵌入式显示器端口 (EDP) 1.4 版 TX 一致性测试软件包 |
ET3 选件 | 以太网一致性测试 |
FC-16G 选件 | 光纤通道 - 16G Essentials(需要 DJA 选件) |
FRQCNT 选件 | 频率计数器 - 定时器 |
HDM 选件 | 用于 Tx 测试的 HDMI 2.0 高级分析和一致性软件 |
HDM-DS 选件 | 用于 RX 测试的 HDMI 2.0 直接合成 |
HSSLTA 选件 | 高速串行链路调训分析。 |
HT3 选件 | HDMI 一致性测试 |
HT3DS 选件 | 用于 HDMI 1.4 的 HDMI 直接合成(需要 HT3 选件) |
LT 选件 | 波形限制测试 |
MHD 选件 | MHL 自动分析和一致性测试软件(需要 DJA 和 2XL 选件) |
M-PHY 选件 | MIPI M-PHY 发射机调试、检定和一致性测试解决方案(需要 DJA 选件) |
M-PHYTX 选件 | M-PHY 自动化发射机测试解决方案 |
NBASET 选件 | NBASE T TekExpress 一致性和调试解决方案 |
PAM4 选件 | PAM4 电发射机分析软件 |
PAM4-O 选件 | 光信号的 PAM4 分析 |
PCE3 选件 | 通过 DPOJet 测量软件进行 PCI Express Gen1/2/3 TekExpress 一致性/调试自动化(需要 DJA 选件) |
PCE4 选件 | 通过 DPOJET 和 SigTest 测量软件进行 PCI Express Gen1/2/3 TekExpress 一致性/调试自动化,通过 DPOJET 测量库进行 Gen 4 调试(需要 DJA 和 SDLA64 选件) |
PWR 选件 | 功率测量和分析 |
SAS3 选件 | SAS-3 Tx 一致性测试应用(需要 DJA 和 >2XL 选件) |
SAS3-TSG 选件 | SAS-3 自动 Tx 一致性测试应用程序(需要 DJA 选件) |
SAS3-TSGW 选件 | SAS-3 WDP 发射机测量(需要 SAS3-TSG 选件) |
SATA-TSG 选件 | SATA PHY/TSG/OOB TekExpress 发射机测试 |
SATA-T-UP 选件 | TEKEXP 升级到 SATA PHY/TSG/OOB TekExpress 发射机测试 |
SC 选件 | SignalCorrect 电缆,通道和探头补偿软件 |
SDLA64 选件 | 串行数据链路分析 |
SFP-TX 选件 | SFP+ 一致性和调试解决方案(需要 DJA 选件) |
SFP-WDP 选件 | SFP+ 一致性和调试解决方案 – WDP 测量(需要 DJA 和 SFP-TX 选件) |
SR-EMBD 选件 | 嵌入式串行触发和分析(I2C、SPI) |
SR-COMP 选件 | 计算机串行触发和分析 (RS-232/422/485/UART) |
SR-ENET 选件 | 以太网串行分析(10BASE-T 和 100BASE-TX) |
SR-PCIE 选件 | PCI EXPRESS 串行分析 |
SR-USB 选件 | USB 串行触发和分析 |
ST14G 选件 | 8b/10b 串行触发和分析 |
USB2 选件 | USB 2.0 自动一致性测试应用程序 |
USBSSP-TX 选件 | USB 3.1 自动 TX 一致性测试应用程序 |
USBSSP-UP 选件 | USB-TX 向 USBSSP-TX 升级 |
USB-TX 选件 | TekExpress 自动化 USB 3.0 解决方案 |
USB-TX-UP 选件 | TEKEXP USB-TX 至 USB-TX 升级 |
VET 选件 | 可视触发和搜索 |
XGBT2 选件 | 10GBASE-TekExpress 一致性和调试解决方案 |
100G-TXE 选件 | IEEE-802.3bm:CAUI4 和 IEEE-802.3bj:KR4/CR4 100Gbps 发射器一致性(需要 DJA 或 DSA 和 DJAN 选件) |
10G-KR 选件 | 10GBASE-KR/KR4 一致性测试和调试解决方案(需要 DJA、SR-CUST 选件) |
40G-CR4 选件 | 40GBASE-CR4 调试和自动化一致性解决方案 |
选项 | 说明 |
---|---|
SVA 选项 | AM/FM/PM 音频信号分析(需要 SVE 选项) |
SVE 选项 | SignalVu® Essentials - 矢量信号分析软件 |
SVM 选项 | 通用调制分析(需要 SVE 选项) |
SVO 选项 | 通用 OFDM 分析(需要 SVE 选项) |
SVP 选项 | 高级信号分析软件(包括脉冲测量)(需要 SVE 选项) |
SVT 选项 | 稳定时间测量 - 频率和相位(需要 SVE 选项) |
SV23 选项 | WLAN802.11a/b/g/j/p 测量应用(需要 SVE 选项) |
SV24 选项 | WLAN 802.11n 测量应用(需要 SV23 选项) |
SV25 选项 | WLAN 802.11ac 测量应用(需要 SV24 选项) |
SV26 选项 | APCO P25 一致性测试和分析应用(需要 SVE 选项) |
SV27 选项 | SignalVu 蓝牙基本 LE TX SIG 测量(需要 SVE 选项) |
SV28 选项 | SignalVu LTE 下行链路 RF 测量(需要 SVE 选项) |
SV30 选项 | WiGig IEEE802.11ad 发射机测试(需要 SVE 选项) |
选件 | 说明 |
---|---|
选项 SSD | 装有 Microsoft Windows 10 操作系统、TekScope 和应用软件的其他可移动硬盘 |
