Keithley 2400 SourceMeter SMU 仪器

Keithley 2400 系列 SMU 仪器提供四象限精密电压和电流源/负载，外加触摸屏用户界面上的测量。这些仪器可同时提供 10 fA - 10 A 脉冲电流和/或 100nV - 200V 电压、1000W 脉冲和 100W 直流总功率的源和测量。

使测量登上全新高度：

SMU 仪器可捕获更详细的设备行为，并在扩展范围内检定设备，因此您能更好地了解设备，提高其质量，改善其性能。

特点

6½ 位精确分辨率源和测量
1 M 个样点/秒数字化测量速度
电流：10nA - 7A 直流，10A 脉冲
电压：200mV - 200V
功率：可达 100W 直流 - 1000W 脉冲

直观 UI。智能且快速。

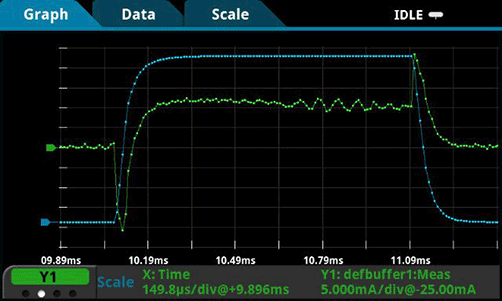

在直观、多点触控用户界面上能测量、查看和发现更多细节，从原始读数到直方图，再到基于时间和基于电压/电流的波形，并且能更快速地获得答案。

五英寸触摸屏，具有精心设计的颜色组合和屏幕布局
简单的导航和一级菜单及设置
可存储 2750 万个数据，具有时间标记，全部可在仪器上查看

型号	触摸屏	通道	******电流源/量程	******电压源/量程	测量分辨率（电流/电压）	电源
2401	否	1	1A	20V	1pA / 100nV	20 W
2450	是	1	1A	200V	10fA/10nV	20 W
2400	否	1	1A	200V	1pA / 100nV	20 W
2460	是	1	7A	100V	1pA / 100nV	100 W
2420	否	1	3A	60V	10pA / 100nV	60 W
2410	否	1	1A	1100V	1pA / 100nV	20 W
2461	是	1	10A	100V	1pA / 100nV	1000W
2440	No	1	5A	40V	10pA / 100nV	50 W

测试引线和探头
产品技术资料	附件	说明	随附	配合使用
	1754	2 线通用 10 件测试引线套件	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	5804	Kelvin（4 线）通用 10 件测试引线套件	–	2450, 2400, 2401, 2410, 2420, 2440
	5805	Kelvin（4 线）弹簧加载探头	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	5806	Kelvin 夹式引线组	–	2450, 2400, 2401, 2410, 2420, 2440
	5808	低成本单针 Kelvin 探头组	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	5809	低成本 Kelvin 夹式引线组	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	8605	高性能模块化测试引线	2400, 2401, 2410, 2420, 2440	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	8606	高性能模块化探头套件	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	8607	2 线，1000V 香蕉电缆，1m (3.3ft)	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	8608	高性能夹式引线组	2450, 2460, 2461	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
电缆、连接器、适配器
产品技术资料	附件	说明	随附	配合使用
	237-ALG-2	3 槽三芯同轴插头连接器至 3 鳄鱼夹	–	2450
	237-BAN-3A	三芯同轴至香蕉插头	–	2450
	2450-TRX-BAN	三芯同轴至香蕉适配器。将后面板上的 4 个三芯同轴适配器转换为 5 个香蕉插座	–	2450
	2460-BAN	螺丝端子连接器至香蕉电缆	–	2460, 2461
	2460-KIT	配对终端连接器	2460, 2461	2460, 2461
	7078-TRX-*	3 槽低噪三芯同轴电缆	–	2450
	7078-TRX-GND	3 槽三芯同轴插头至 BNC 适配器（防护已去除）	–	2450
	8607	2 线，1000V 香蕉电缆，1m (3.3ft)	–	2450, 2460, 2461
	CA-18-1	屏蔽式双香蕉电缆，1.2m (4 ft)	–	2450, 2400, 2401, 2410, 2420, 2440
	CAP-31	3 接线片三芯同轴连接器的防护罩/帽		2450
	CS-1546	三芯同轴 3 接线片特殊短路插头。短中心针到外屏蔽层		2450
	CS-1616-3	安全互锁配对连接器	2450, 2460, 2461	2450, 2460, 2461
通信接口和电缆
产品技术资料	附件	说明	随附	配合使用
	KPCI-488LPA	PCI 总线的 IEEE-488 接口	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	KUSB-488B	IEEE-488 USB-GPIB 接口适配器	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	Jan-07	屏蔽式 GPIB 电缆，1m (3.3 ft)	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	Feb-07	屏蔽式 GPIB 电缆，1m (6.6 ft)	–	2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440
	CA-180-3A	TSP-链路/以太网的 CAT5 交叉电缆	2450, 2460, 2461	2450, 2460, 2461
	USB-B-1	USB 电缆，A 型至 B 型，1m (3.3 ft)	2450, 2460, 2461	2450, 2460, 2461
