更快速、更深入、更智能

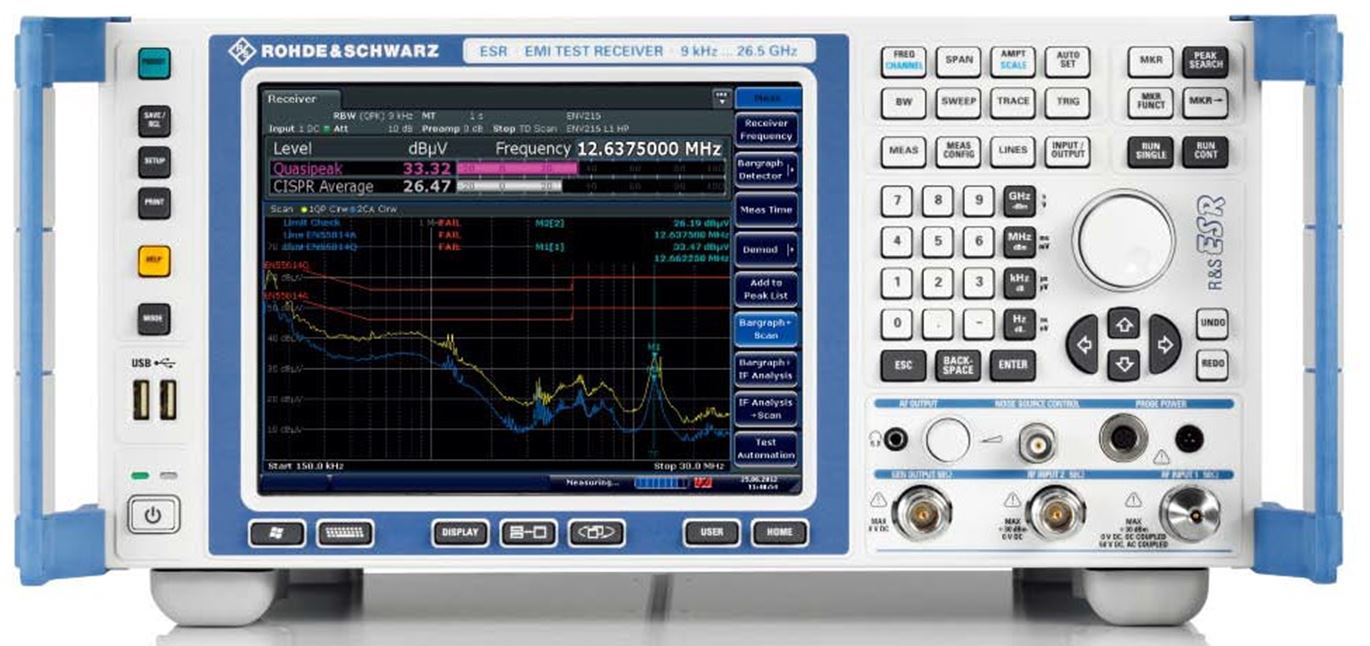

R&S®ESR完全符合CISPR16-1-1标准,可测量频率从10Hz到26 GHz的传导和辐射干扰。借助基于FFT的时域扫描技术,该仪器能以极高速度测量电磁干扰。与此同时,R&S®ESR可作为功能强大的实验室用信号和频谱 分析仪。由于具有众多诊断工具的实时频谱分析能力,该接 收机也能详细分析干扰信号及其历史特性。另外,清晰的结构及直观的触摸界面使R&S®ESR非常易于操作。
单台仪器上实现EMI测试接收机和信号/频谱分析仪功能
符合标准CISPR 16-1-1 Ed. 3.1
预选器集成了20 dB 前置放大器
分辨率带宽符合CISPR标准,且从10 Hz到1 MHz采用十进 制步长(符合 MIL-STD-461,DO-160)
支持传统的步进频率扫描及超快速时域扫描功能
具有高达40 MHz实时频谱分析带宽,可用于详细分析干扰 信号
高分辨率时域显示 (50 µs)
内嵌自动测试程序
简要技术参数 |
||
频率 |
||
频率范围 |
R&S®ESR3/R&S®ESR7/R&S®ESR26 |
9 kHz至3.6 GHz/7 GHz/26 GHz |
预选器 |
在分析仪模式中可以关闭 |
16个固定滤波器 |
前置放大器 |
可开启/关闭 |
1 kHz至7 GHz,20 dB增益 (标称值) |
电平 |
||
******射频电平 (CW) |
射频衰减≥ 10 dB;射频前置放大器关闭 射频衰减≥ 10 dB;射频前置放大器开启 |
30 dBm (= 1 W) 23 dBm (= 0.2 W) |
******脉冲电压 |
射频衰减≥ 10 dB 输入 1 输入 2 |
150 V 450 V |
******脉冲能量 |
射频衰减 ≥10 dB;10 µs 输入 1 输入 2 |
1 mWs 20 mWs |
1 dB压缩点 |
射频衰减 0 dB;射频前置放大器和预选器关闭 |
+3 dBm(标称值) |
中频带宽和分辨率带宽 |
||
3 dB带宽 |
|
10 Hz至10 MHz,步长1/2/3/5/10 |
6 dB带宽 |
|
200 Hz、9 kHz、120 kHz、1 MHz(脉冲带宽) |
检波器 |
接收机模式 |
******/最小峰值、准峰值、RMS、平均值、 含有仪表时间常数的平均值 (CISPR-AV), RMS-AV (CISPR-RMS) |
显示平均噪声电平 (DANL) |
接收机模式、标称值、平均值检波器 (AV)、射频衰减= 0 dB、终端负载50 Ω |
|
|
前置放大器关闭 |
|
|
500 MHz,带宽 = 120 kHz |
< 6 dBµV |
|
3 GHz,带宽 = 1 MHz |
< 17 dBµV |
|
前置放大器开启 |
|
|
500 MHz,带宽 = 120 kHz |
< –7 dBµV |
|
3 GHz,带宽 = 1 MHz |
< 5 dBµV |
扫描 (迹线) 点数 |
分析仪模式 (标准) |
101至32001 |
|
分析仪模式 (EMI) |
101至200001 |
|
接收机模式 |
******4000000 |
|
实时分析仪 (可选) |
801 |
名称 | 类型 |
EMI测试接收机,9 kH到3.6 GHz | R&S®ESR3 |
EMI测试接收机,9 kH到7 GHz | R&S®ESR7 |
EMI测试接收机,9 kHz到26.5 GHz | R&S®ESR26 |
随机附件 | |
电源线、探头供电转接线,快速入门指南和光盘(含操作和维护手册) | |
R&S®ESR26:测试端口适配器,带 3.5 mm 阴接头 (1021.0512.00) 和N型阴接头 (1021.0535.00) | |
软件选件 | |
时域扫描 (需要 R&S®ESR-B50) | R&S®ESR-K53 |
实时分析 (需要 R&S®ESR-B50) | R&S®ESR-K55 |
中频分析 | R&S®ESR-K56 |
硬件选件 | |
适合R&S®ESR的坚固外壳 (带有角部防护件和前盖) | R&S®ESR-B1 |
OCXO,精准参考频率 | R&S®FSV-B4 |
OCXO,增强的频率稳定性 | R&S®FSV-B4 |
跟踪信号发生器 (9 kHz到7 GHz) | R&S®FSV-B9 |
固态硬盘 (SSD,可拆卸) | R&S®ESR-B18 |
备用硬盘 (HDD,可拆卸) | R&S®ESR-B19 |
RF前置放大器 (100 kHz到7 GHz) | R&S®FSV-B22 |
频率扩展10 Hz,包括EMI带宽,采用十进制步进 | R&S®ESR-B29 |
直流电源,12 V至15 V | R&S®FSV-B30 |
锂离子电池 | R&S®FSV-B32 |
用于R&S®FSV-B32锂离子电池的充电器 | R&S®FSV-B34 |
用于时域扫描和实时分析的硬件 | R&S®ESR-B50 |
升级套件 1) | |
Win7升级用于¸ESR硬盘驱动 | R&S®ESR-U1 |
Win7升级用于¸ESR固态硬盘驱动 | R&S®ESR-U1 |
固态硬盘驱动 (SSD,可移动硬盘驱动) | R&S®ESR-B18 |
备用硬盘驱动 (可移动硬盘驱动) | R&S®ESR-B19 |
