R&S®Scope Rider 手持式示波器

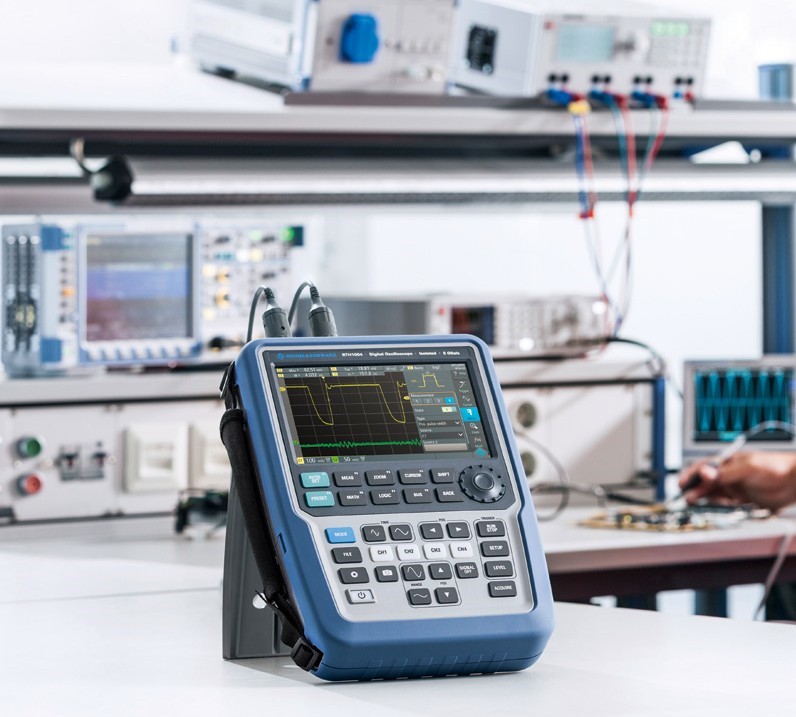

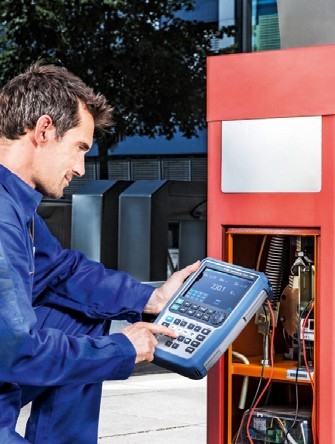

实验室级性能兼具坚固便携式设计
无论是在实验室调试嵌入式设备,还是在外场分析复杂问题,R&S®Scope Rider 既具有实验室级示波器的性能和分析能力,又兼具电池供电手持设备的小巧外形和坚固耐用性。隔离通道与 500 MHz 带宽相结合,使这款仪器成为电力电子应用的理想选择。借助集成式万用表(双通道型号)或万用表模式(四通道型号),这款仪器非常适用于排查所有电子问题。
卓越性能:
❙ 5 Gsample/s 采样率,带宽60 MHz 至 500 MHz
❙具备历史模式的高速采集系统
❙ 10 位模数转换器
❙出色的灵敏度:2 mV/div 至 100 V/div
❙ 高达 200 V 的偏置补偿范围
❙ 33 种自动测量功能
❙ 500 ksample 存储,深度缩放功能
八合一便携式设计:
❙ 示波器
❙逻辑和协议分析仪
❙ 数据记录仪
❙数字万用表
❙ 频谱分析仪
❙ 谐波分析仪
❙ 频率计
操作直观:
❙ 通过触摸屏或按键实现全面仪器控制
❙优异的可读性以及高清信号显示:
7",800 × 480 像素电容触控显示屏
❙ 多功能滚轮便于参数调整
❙ 大按键方便戴手套操作

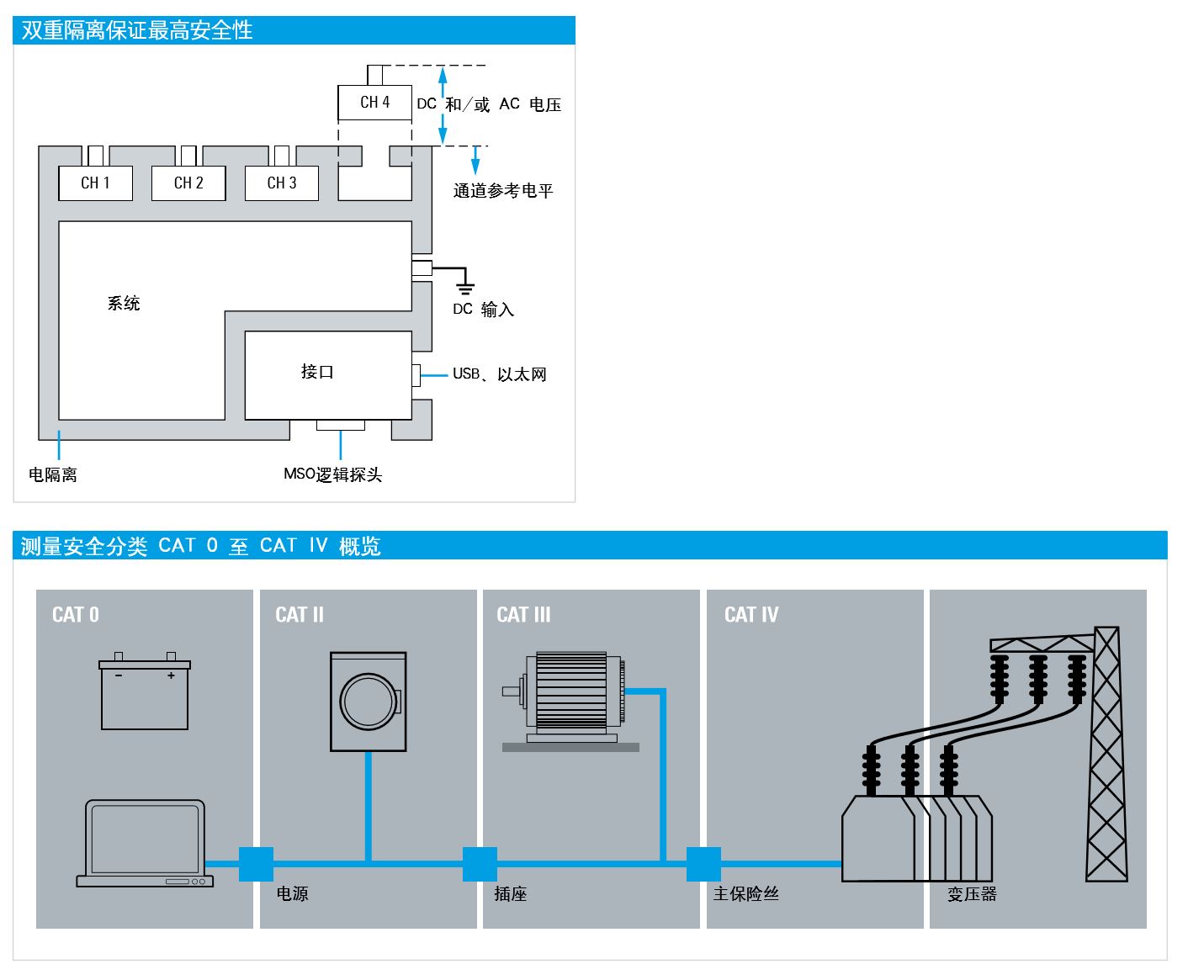

杰出的防护和坚固性:
❙ 所有模拟输入通道均隔离
❙满足 CAT III 1000 V/
CAT IV 600 V 环境测量要求
❙ 可应对恶劣环境的 IP51 外壳
❙橡胶表面防滑耐冲击
名称 |
型号 |
|
R&S®Scope Rider 基本型号 |
||
手持示波器,60 MHz,2 通道,CAT IV,DMM |
R&S®RTH1002 |
|
手持示波器,60 MHz,4 通道,CAT IV |
R&S®RTH1004 |
|
带宽升级 |
||
R&S®RTH1002 示波器升级至 100 MHz 带宽 |
R&S®RTH-B221 |
|
R&S®RTH1002 示波器升级至 200 MHz 带宽 |
R&S®RTH-B222 |
|
R&S®RTH1002 示波器升级至 350 MHz 带宽 |
R&S®RTH-B223 |
|
R&S®RTH1002 示波器升级至 500 MHz 带宽 |
R&S®RTH-B224 |
|
R&S®RTH1004 示波器升级至 100 MHz 带宽 |
R&S®RTH-B241 |
|
R&S®RTH1004 示波器升级至 200 MHz 带宽 |
R&S®RTH-B242 |
|
R&S®RTH1004 示波器升级至 350 MHz 带宽 |
R&S®RTH-B243 |
|
R&S®RTH1004 示波器升级至 500 MHz 带宽 |
R&S®RTH-B244 |
|
简要技术参数 |
||
垂直系统 |
||
输入通道 |
双通道型号 |
2 个示波器通道,1 个数字万用表 |
|
四通道型号 |
4 个示波器通道 |
******输入电压 |
BNC 输入 |
CAT IV 300 V (RMS),424 V (Vp) |
|
带 R&S®RT-ZI10 探头或 R&S®RT-ZI11 探头 |
CAT IV 600 V,CAT III 1000 V |
输入灵敏度 |
|
2 mV/div 至 100 V/div |
系统垂直分辨率 |
|
9 位 (ADC 10位) |
采集和水平系统 |
||
******实时采样率 |
1/2/4 通道打开 |
5/2.5/1.25 Gsample/s |
存储深度 |
1/2/4 通道打开 |
500/250/125 ksample/通道 |
实时波形捕获率 |
****** |
50000 waveforms/s |
时基范围 |
|
1 ns/div 至 500 s/div |
逻辑分析仪 (MSO) 功能(选件:R&S®RTH-B1) |
||
输入通道/存储深度 |
|
8 个逻辑通道/125 ksample |
带宽/采样率 |
|
250 MHz/1.25 GSample/s |
名称 |
型号 |
|
R&S®Scope Rider 基本型号 |
||
手持示波器,60 MHz,2 通道,CAT IV,DMM |
R&S®RTH1002 |
|
手持示波器,60 MHz,4 通道,CAT IV |
R&S®RTH1004 |
|
带宽升级 |
||
R&S®RTH1002 示波器升级至 100 MHz 带宽 |
R&S®RTH-B221 |
|
R&S®RTH1002 示波器升级至 200 MHz 带宽 |
R&S®RTH-B222 |
|
R&S®RTH1002 示波器升级至 350 MHz 带宽 |
R&S®RTH-B223 |
|
R&S®RTH1002 示波器升级至 500 MHz 带宽 |
R&S®RTH-B224 |
|
R&S®RTH1004 示波器升级至 100 MHz 带宽 |
R&S®RTH-B241 |
|
R&S®RTH1004 示波器升级至 200 MHz 带宽 |
R&S®RTH-B242 |
|
R&S®RTH1004 示波器升级至 350 MHz 带宽 |
R&S®RTH-B243 |
|
R&S®RTH1004 示波器升级至 500 MHz 带宽 |
R&S®RTH-B244 |
|
简要技术参数 |
||
垂直系统 |
||
输入通道 |
双通道型号 |
2 个示波器通道,1 个数字万用表 |
|
四通道型号 |
4 个示波器通道 |
******输入电压 |
BNC 输入 |
CAT IV 300 V (RMS),424 V (Vp) |
|
带 R&S®RT-ZI10 探头或 R&S®RT-ZI11 探头 |
CAT IV 600 V,CAT III 1000 V |
输入灵敏度 |
|
2 mV/div 至 100 V/div |
系统垂直分辨率 |
|
9 位 (ADC 10位) |
采集和水平系统 |
||
******实时采样率 |
1/2/4 通道打开 |
5/2.5/1.25 Gsample/s |
存储深度 |
1/2/4 通道打开 |
500/250/125 ksample/通道 |
实时波形捕获率 |
****** |
50000 waveforms/s |
时基范围 |
|
1 ns/div 至 500 s/div |
逻辑分析仪 (MSO) 功能(选件:R&S®RTH-B1) |
||
输入通道/存储深度 |
|
8 个逻辑通道/125 ksample |
带宽/采样率 |
|
250 MHz/1.25 GSample/s |
选件 |
||
MSO 混合信号选件,250 MHz |
R&S®RTH-B1 |
1325.9981.02 |
I2C/SPI 串行触发和解码 |
R&S®RTH-K1 |
1325.9969.02 |
UART/RS-232/RS-422/RS-485 串行触发和解码 |
R&S®RTH-K2 |
1325.9975.02 |
CAN/LIN 串行触发和解码 |
R&S®RTH-K3 |
1333.0550.02 |
历史和分段存储 |
R&S®RTH-K15 |
1326.1803.02 |
频谱分析 |
R&S®RTH-K18 |
1333.0680.02 |
高级触发 |
R&S®RTH-K19 |
1326.0642.02 |
频率计 |
R&S®RTH-K33 |
1333.0696.02 |
谐波分析 |
R&S®RTH-K34 |
1333.0673.02 |
无线局域网,适用于除美国和加拿大以外的所有国家/地区 |
R&S®RTH-K200 |
1326.0620.02 |
无线局域网,仅适用于美国和加拿大 |
R&S®RTH-K200US |
1332.9890.02 |
Web 接口远程控制 |
R&S®RTH-K201 |
1326.0636.02 |
探头 |
||
无源探头,500 MHz,隔离,10:1,10 MΩ,12 pF,600 V CAT IV,1000 V CAT III |
R&S®RT-ZI10 |
1326.1761.02 |
无源探头,500 MHz,隔离,100:1,100 MΩ,4.6 pF,600 V CAT IV,1000 V CAT III(3540 V CAT I) |
R&S®RT-ZI11 |
1326.1810.02 |
无源探头(实验室型号),500 MHz,隔离,10:1,10 MΩ,11 pF,300 V CAT III |
R&S®RT-ZI10C |
1326.3106.02 |
2 × R&S®RT-ZI10C 无源探头组合 |
R&S®RT-ZI10C-2 |
1333.1811.02 |
4 × R&S®RT-ZI10C 无源探头组合 |
R&S®RT-ZI10C-4 |
1333.1328.02 |
20 kHz,交流/直流,0.01 V/A 和 0.001 V/A,±200 A 和 ±2000 A |
R&S®RT-ZC02 |
1333.0850.02 |
100 kHz,交流/直流,0.1 V/A,30 A |
R&S®RT-ZC03 |
1333.0844.02 |
R&S®RT-ZI10/R&S®RT-ZI11 的备用附件组件 |
R&S®RT-ZA20 |
1326.1978.02 |
R&S®RT-ZI10/R&S®RT-ZI11 的扩展附件组件 |
R&S®RT-ZA21 |
1326.1984.02 |
安全测试引线,红色和黑色,有机硅,600 V CAT IV |
R&S®RT-ZA22 |
1326.0988.02 |
PT100 温度探头 |
R&S®RT-ZA12 |
1333.0809.02 |
附件 |
||
软包 |
R&S®HA-Z220 |
1309.6175.00 |
以太网电缆,长度:2 m,交叉网线 |
R&S®HA-Z210 |
1309.6152.00 |
USB 电缆,长度:1.8 m,标准/迷你 USB 连接器 |
R&S®HA-Z211 |
1309.6169.00 |
硬质保护箱 |
R&S®RTH-Z4 |
1326.2774.02 |
车载适配器 |
R&S®HA-Z302 |
1321.1340.02 |
锂离子电池充电器 |
R&S®HA-Z303 |
1321.1328.02 |
备用电池 |
R&S®HA-Z306 |
1321.1334.02 |
R&S®RTH 备用电源,包括 EU、GB 和 US 标准的电源插头 |
R&S® RT-ZA14 |
1326.2874.02 |
