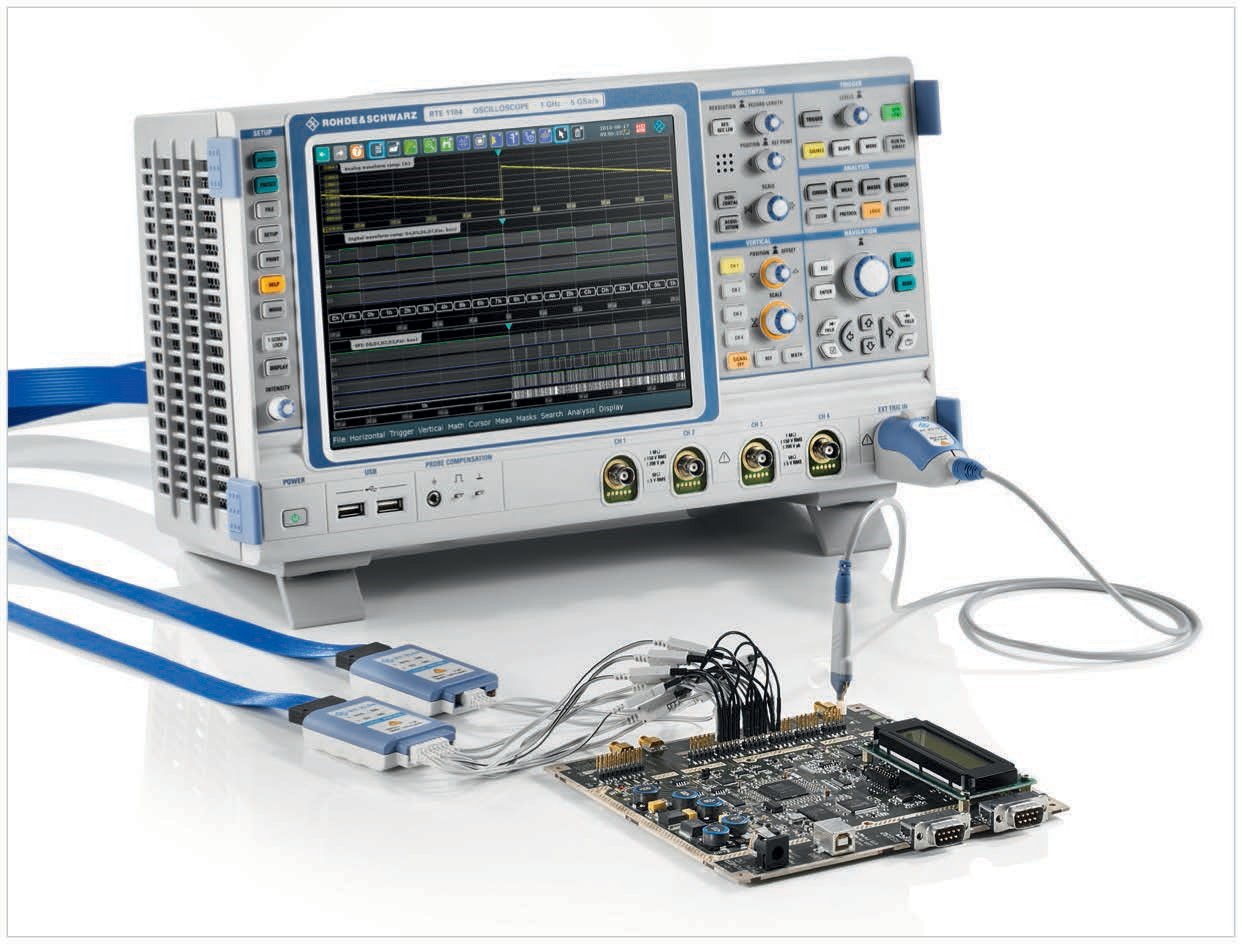

R&S®RTE1000 示波器提供具有时域、频域、协议和逻辑分析功能的全集成式多域测试解决方案。在嵌入式设计开发、电力电子分析和一般调试方面,R&S®RTE1000 可快速、准确、轻松地处理日常测试与测量挑战。性能出色、使用方便的R&S®RTE 示波器具有 200 MHz 至 2 GHz 的带宽范围和优异的性能参数,在同类产品中树立了标准:
更准确的测量
❙ 固有噪声极低,可进行精确测量
❙ 单核 ADC,最高可达 16 位垂直分辨率
❙ 即使在 500 μV/div 量程下也能达到全测量带宽
❙ 时间分辨率高,存储深度大

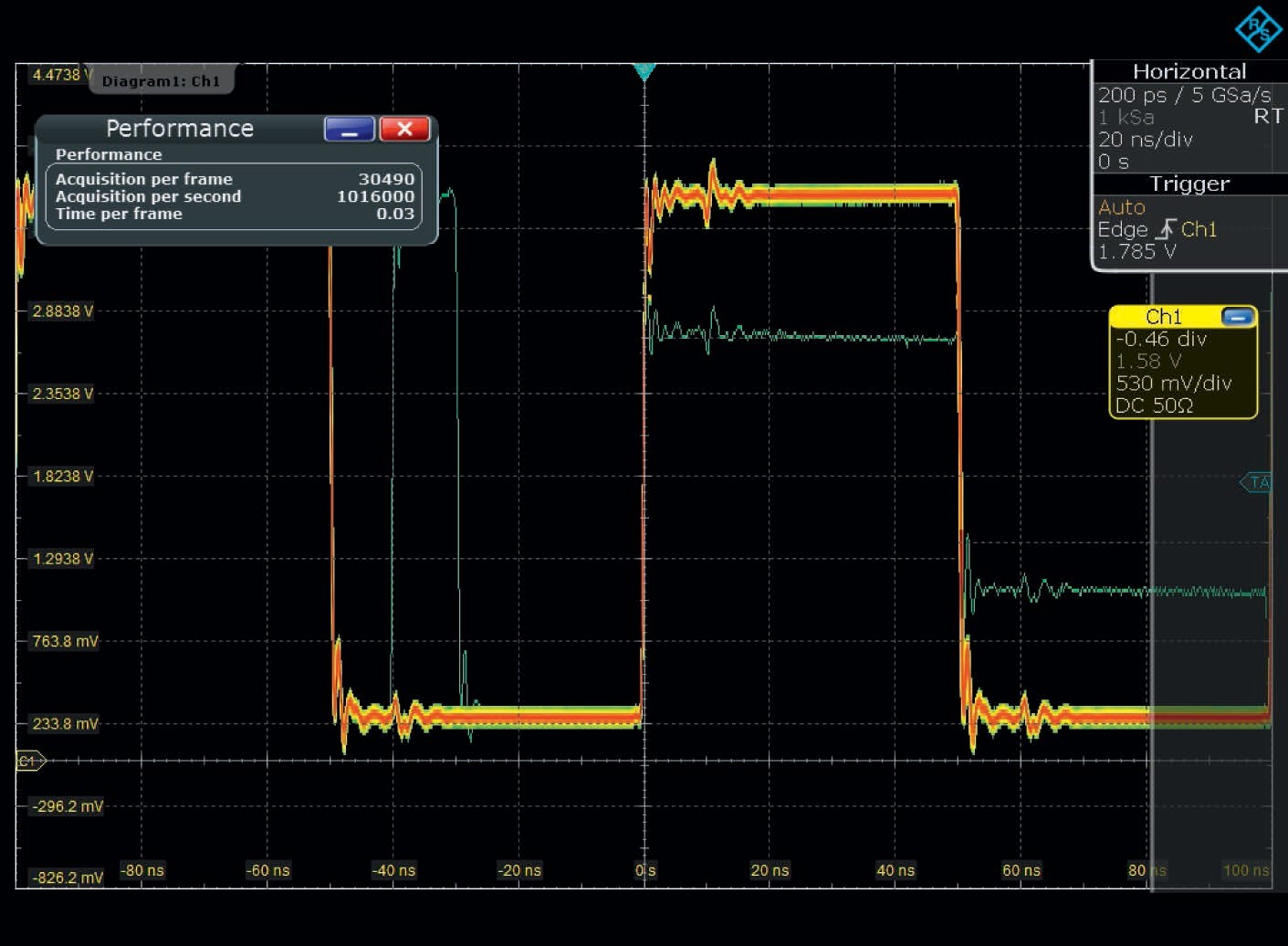

❙ 波形捕获率达到每秒 100 万个波形,可查找罕见信号故障
❙ 使用数字触发系统进行精确触发
更愉悦的操作体验
❙ 高分辨率触摸屏
❙ 可完全定制化的显示界面
❙ 快速访问重要工具
❙ 通过指尖操作轻松掌握信号细节
❙ 快速访问仪器设置
❙ 按下一个按钮即可进行归档
更多功能,更快获得测量结果

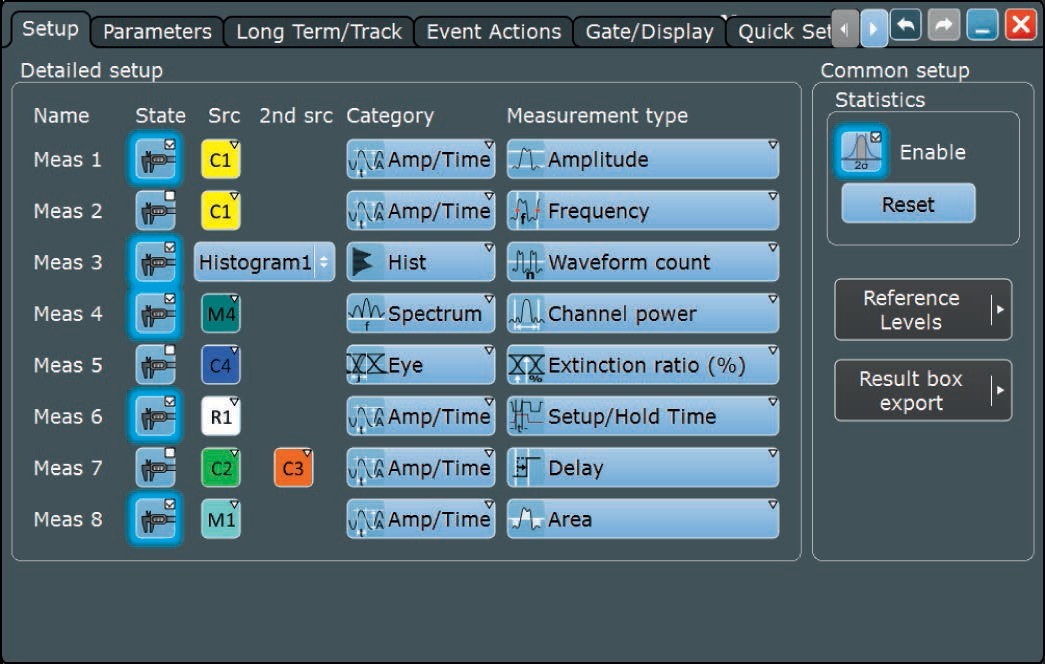

❙ 自动测量:77 种测量功能
❙ QuickMeas:一键快捷操作即可获得关键测量结果
❙ 历史模式:按当前时间往回查看波形
❙ 模板测试:设置仅需数秒
❙ FFT 功能:分析信号频谱的轻松方法
❙ 搜索和导航:聚焦于信号细节
❙ 数学运算:计算十分方便
❙ 参考波形:快速比较

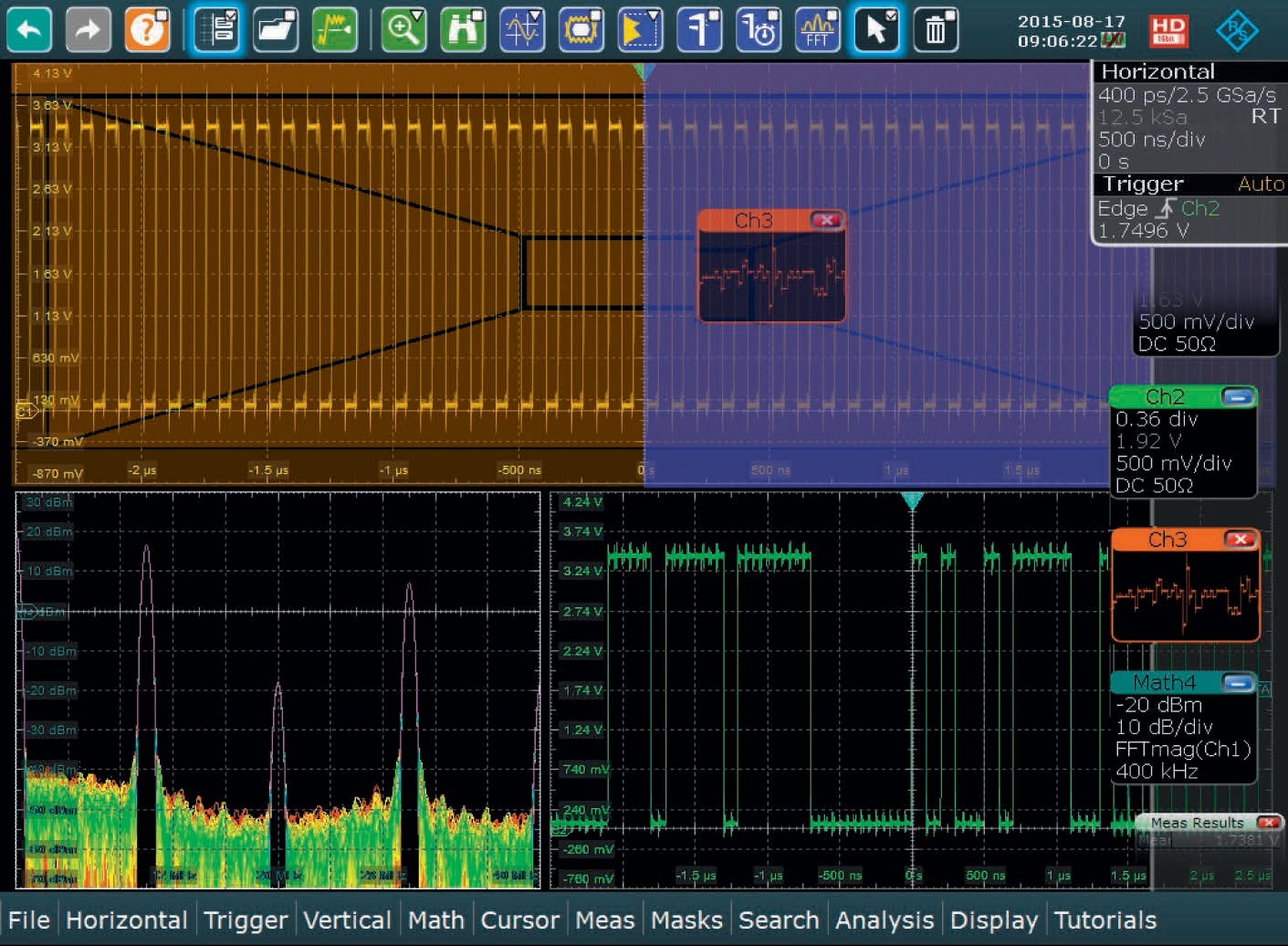

专为应对多域挑战设计
❙ 逻辑分析:快速、精确地测试嵌入式设计
❙ 串行协议:方便的触发与解码
❙ 电源分析
❙ 频谱分析
❙ EMI 调试:产品开发期间的电磁干扰测试
❙ 集成任意波形发生器
❙ 高分辨率显示:16 位垂直分辨率,能够查看更多内容
型号 |
||||||||
基本单元 |
带宽 |
通道 |
采样率 |
存储深度 |
垂直分辨率 |
波形捕获率 |
混合信号分析 (MSO) |
|
|
|
模拟 |
数字 |
|
|
|
|
|
R&S®RTE1022 |
200 MHz |
2 |
16 |
5 GS/s 每通道 |
每通道 50M 样点 ****** 200M 样点 |
最高达 16 位 |
100 万波形 / 秒 |
400 MHz, 5 GS/s, 100 Msample, > 200000 波形 / 秒 |
R&S®RTE1024 |
200 MHz |
4 |
||||||
R&S®RTE1032 |
350 MHz |
2 |
||||||
R&S®RTE1034 |
350 MHz |
4 |
||||||
R&S®RTE1052 |
500 MHz |
2 |
||||||
R&S®RTE1054 |
500 MHz |
4 |
||||||
R&S®RTE1102 |
1 GHz |
2 |
||||||
R&S®RTE1104 |
1 GHz |
4 |
||||||
R&S®RTE1152 |
1.5 GHz |
2 |
||||||
R&S®RTE1154 |
1.5 GHz |
4 |
||||||
R&S®RTE1202 |
2 GHz |
2 |
||||||
R&S®RTE1204 |
2 GHz |
4 |
型号 |
||||||||
基本单元 |
带宽 |
通道 |
采样率 |
存储深度 |
垂直分辨率 |
波形捕获率 |
混合信号分析 (MSO) |
|
|
|
模拟 |
数字 |
|
|
|
|
|
R&S®RTE1022 |
200 MHz |
2 |
16 |
5 GS/s 每通道 |
每通道 50M 样点 ****** 200M 样点 |
最高达 16 位 |
100 万波形 / 秒 |
400 MHz, 5 GS/s, 100 Msample, > 200000 波形 / 秒 |
R&S®RTE1024 |
200 MHz |
4 |
||||||
R&S®RTE1032 |
350 MHz |
2 |
||||||
R&S®RTE1034 |
350 MHz |
4 |
||||||
R&S®RTE1052 |
500 MHz |
2 |
||||||
R&S®RTE1054 |
500 MHz |
4 |
||||||
R&S®RTE1102 |
1 GHz |
2 |
||||||
R&S®RTE1104 |
1 GHz |
4 |
||||||
R&S®RTE1152 |
1.5 GHz |
2 |
||||||
R&S®RTE1154 |
1.5 GHz |
4 |
||||||
R&S®RTE1202 |
2 GHz |
2 |
||||||
R&S®RTE1204 |
2 GHz |
4 |
