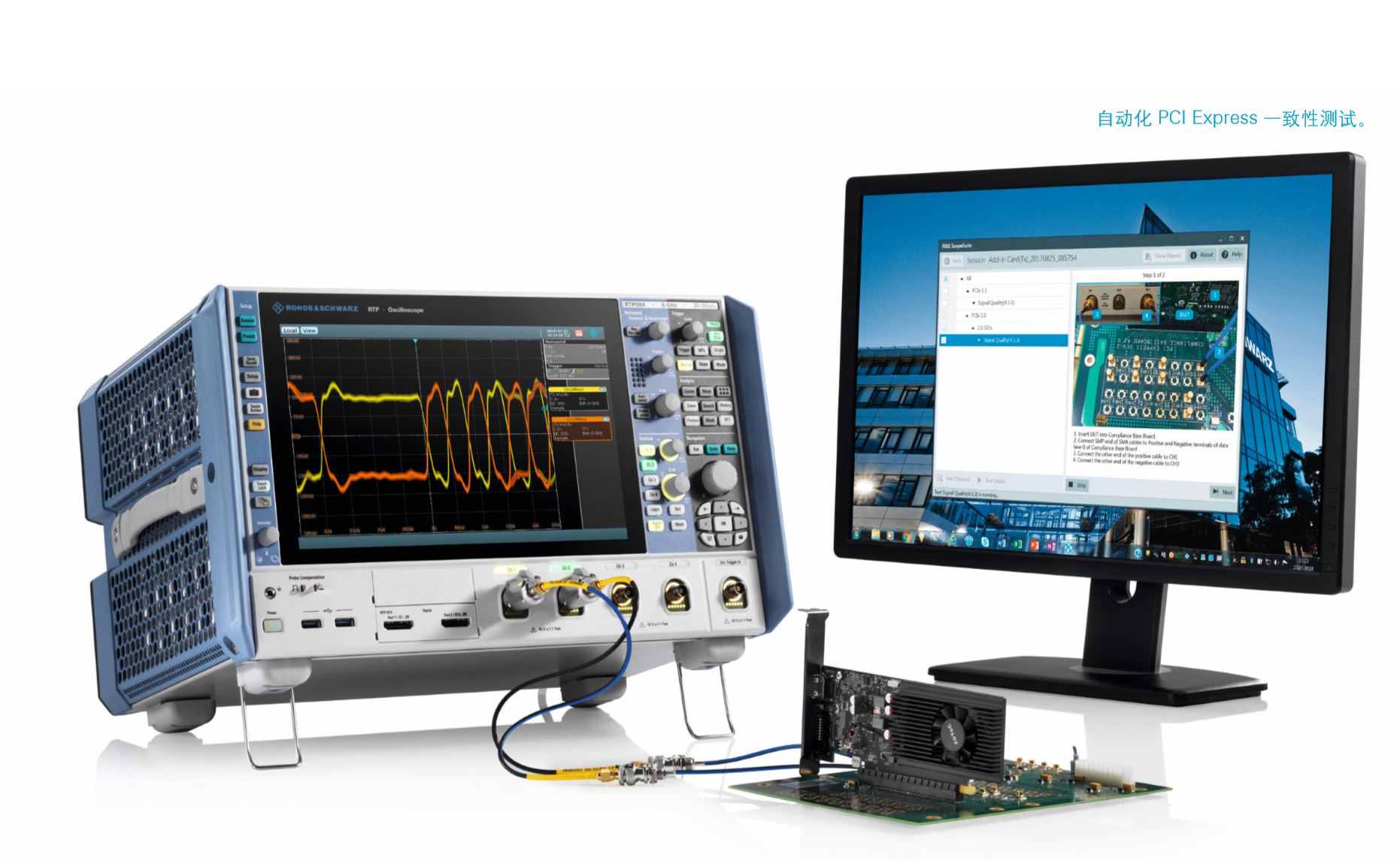

R&S®RTP 示波器

R&S®RTP 高性能示波器将一流的信号完整性与出色的波形捕 获率相结合。罗德与施瓦茨精心设计的前端组件使示波器平 台可从 4 GHz 扩展至 8 GHz。专用波形捕获与处理的 ASIC 芯片以及高精度的数字触发系统使其具备业内领先的约 1 百 万波形/秒的波形捕获率。R&S®RTP 是全球首款能够在维持高捕获率的同时补偿信号接 入损伤的示波器。用户可以根据 S 参数来配置基于硬件的补 偿滤波器。R&S®RTP 甚至可以针对去嵌信号进行触发。R&S®RTP 示波器集成多种仪器功能,可在同一台仪器上进行 时间相关性调试。R&S®RTP 还具备 MSO 功能,并支持多个 用于电源测量的 18 位高精度电压和电流采集通道,是一款 功能强大的调试工具。R&S®RTP  示波器将所有功能集成于紧 凑的仪器内部,其工作噪音极低,适用于所有实验室应用环境。

主要特点

  • 带宽:4 GHz 至 8 GHz
  • 采样率:20 Gsample/s
  • 存储深度:2 Gsample
  • 实时去嵌
  • 所有触发类型均支持全带宽


实时信号完整性


R&S®RTP 高性能示波器将一流的信号完整性与出色的波形捕获率相结合。它内部集成定制化的前端 ASIC 和实时处理硬件,能够以前所未有的速度执行准确测量。

I    波形捕获率高达 1 百万波形/秒,可快速查找信号故障
I    高精度数字触发,无带宽限制
I    实时去嵌,用于触发和快速波形捕获
I    紧凑设计,静音运行,适用于任何实验环境

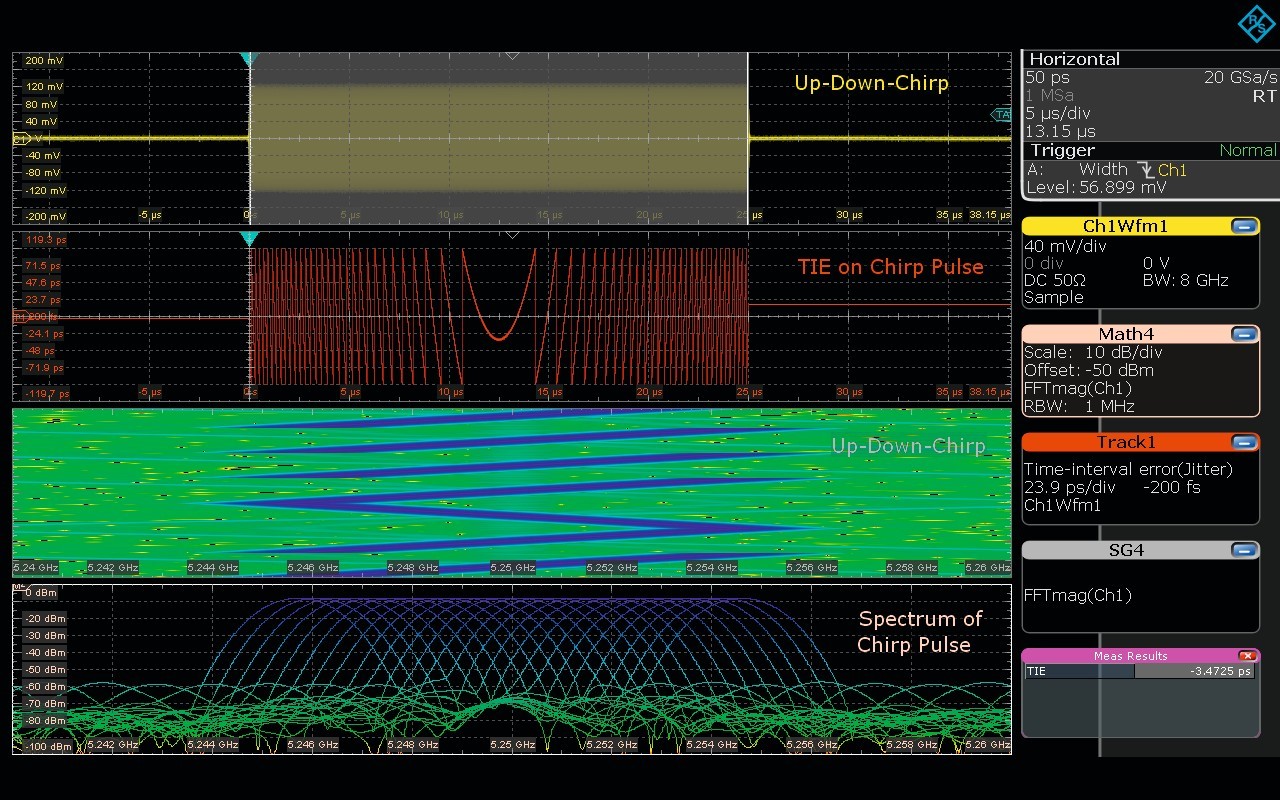

多通道频谱分析 R&S®RTP  示波器可在多达四个并行通道上提供快速响应的 FFT 分析功能。低噪声前端结合高有效位数(>6.5)的模数 转换器为示波器提供了优异的无杂散动态范围。


选型表

垂直系统

通道数



4

模拟带宽 (–3 dB)

R&S®RTP044

4 GHz



R&S®RTP064

6 GHz



R&S®RTP084

8 GHz

阻抗



50

输入灵敏度

所有范围内均支持******带宽

50 1 mV/div  1 V/div

偏置范围

> 100 mV/div

±5 V



 100 mV/div

±1.5 V – 输入灵敏度 × 5 div

分辨率



8 位,HD 模式下最高可达 16 位(选件)

采集系统

实时采样率

R&S®RTP044/064/084

每通道****** 20 Gsample/s

存储深度

标配

50 Msample4 通道);

200 Msample(单通道)



******升级(R&S®RTP-B110 选件)

1 Gsample4 通道);

2 Gsample(双通道)

******波形捕获率

连续捕获并显示,

20 Gsample/s1 ksample

950000 waveforms/s

去嵌(选件)



基于 S 参数的信号路径实时去嵌

水平系统

时基范围



12.5 ps/div  10000 s/div
