混合域示波器

泰克混合域示波器(MDO)把RF频谱分析仪与MSO或DPO结合在一起,实现从数字域、模拟域到RF域的信号相关视图。例如,MDO可以查看嵌入式设计内部协议、状态逻辑、模拟信号和RF信号的时间相关显示,大大缩短获得信息所需的时间,降低跨域事件之间的测量不确定度。

了解嵌入式RF设计内部微处理器命令与RF事件之间的时间延迟简化了测试设置,可以在工作台上完成复杂的测量。对嵌入式无线电,如图16所示的 Zigbeei设计,您可以触发RF事件启动,观察微处理器控制器解码的SP控制线的命令行时延、启动过程中的漏极电流和电压以及发生的任何频谱事件。您现在可以在一个画面中以时间相关的方式观察无线电的所有域:协议(数字)、模拟和RF。

混合信号示波器

泰克混合信号示波器(MSO)把DPO的性能与16通道逻辑分析仪的基本功能结合起来,包括并行串行总线协议解码和触发。MSO的数字通道把数字信号视作逻辑值高或逻辑值低,就像数字电路观察信号一样。也就是说,只要振铃、过冲和地电平弹跳没有导致逻辑跳变,那么这些模拟特点对MSO就不成问题。与逻辑分析仪一样,MSO使用门限电压,确定信号是逻辑值高还是逻辑值低。在使用强大的数字触发、高分辨率采集功能和分析工具迅速调试数字电路方面,MSO是******的工具。通过分析信号的模拟表示和数字表示,可以更迅速地确定许多数字问题的根本原因,如图17所示,使得MSO特别适合检验和调试数字电路。

数字采样示波器

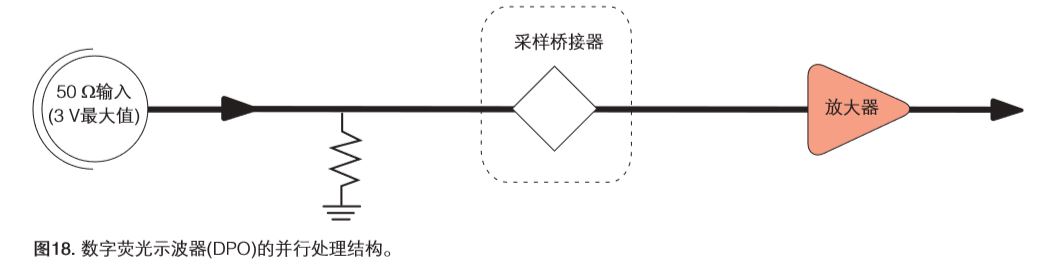

与数字存储示波器和数字荧光示波器结构相比,在数字采样示波器的结构中,衰减器/放大器和采样桥接器的位置颠倒,如图18所示。它先对输入信号采样,然后执行衰减或放大。然后在采样桥接器后面,可以使用低带宽放大器,因为信号已经被转采样门转换成较低的频率,从而大大提高仪器带宽。然而,这种高带宽的代价是采样示波器的动态范围有限。由于采样门前面没有衰减器/放大器。因此没有工具对输入定标。采样桥接器必须能够在任何时间处理输入的整个动态范围。因此,大多数采样示波器的动态范围限定在大约1Vp-p。而泰克数字存储示波器和泰克数字荧光示波器则可以处理 50-100Vp-p。此外,保护二极管不能放在采样桥接器的前面,因为这会限制带宽。这把采样示波器的安全输入电压限定在大约3V,相比之下,其它示波器上的安全输入电压为500V。

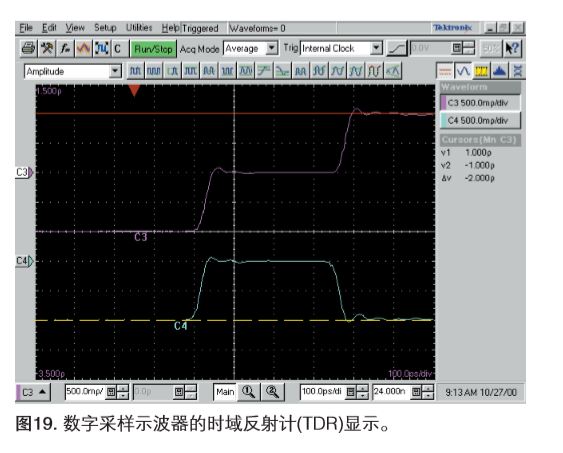

在测量高频信号时,DSO或DPO可能不能在一次扫描中采集足够的样点。在准确地捕获频率成分远远高于示波器采样率的信号时,泰克数字采样示波器提供了理想的工具,如图19所示。这种示波器测量信号的速度要比任何其它示波器快一个量级。对重复信号,它实现的带宽和高速定时要比其它示波器高10倍。市场上提供了带宽高达80GHz的顺序等效时间采样示波器。
