使用 1 GHz 至 8 GHz 的可升级带宽对现有和未来高速设计进行故障排除和验证。通过低噪声和每条通道 25 GS/s 的采样率进行准确测量 - 在四通道同时打开时,采样率不会下降。
输入通道
带宽
采样率(所有模拟/数字通道)
记录长度(所有模拟/数字通道)
波形捕获率
垂直分辨率
标准触发类型
标准分析
选配分析1
选配串行总线触发,解码和分析1
任意波形/函数发生器1
数字电压表2
触发频率计数器2
显示器
连接能力
e*Scope®
保修
外观尺寸
MSO64 | |
---|---|
FlexChannel 输入通道数 | 4 |
******模拟通道数 | 4 |
******数字通道数(带可选逻辑探头) | 32 |
带宽(计算的上升时间) | 1 GHz (400 ps),2.5 GHz (160 ps),4 GHz (100 ps),6 GHz (66.67 ps),8 GHz (50 ps) |
DC 增益精度 |
50 Ω:±2.0% 1(2 mV/div 时为 ±2.0%,1 mV/div 时为 ±4.0%,典型值) 50 Ω:±1.0% 2(2 mV/div 时为 ±1.0% 满刻度,1 mV/div 时为 ±2.0%,典型值) 1 MΩ:±2.0%1(2 mV/div 时为 ±2%,1 mV/div 和 500 µV/div 时为 ±2.5%,典型值) 1 MΩ:±1.0%2 满刻度(2 mV/div 时为 ±1.0% 满刻度,1 mV/div 和 500 μV/div 时为 ±1.25%,典型值) |
ADC 分辨率 | 12 位 |

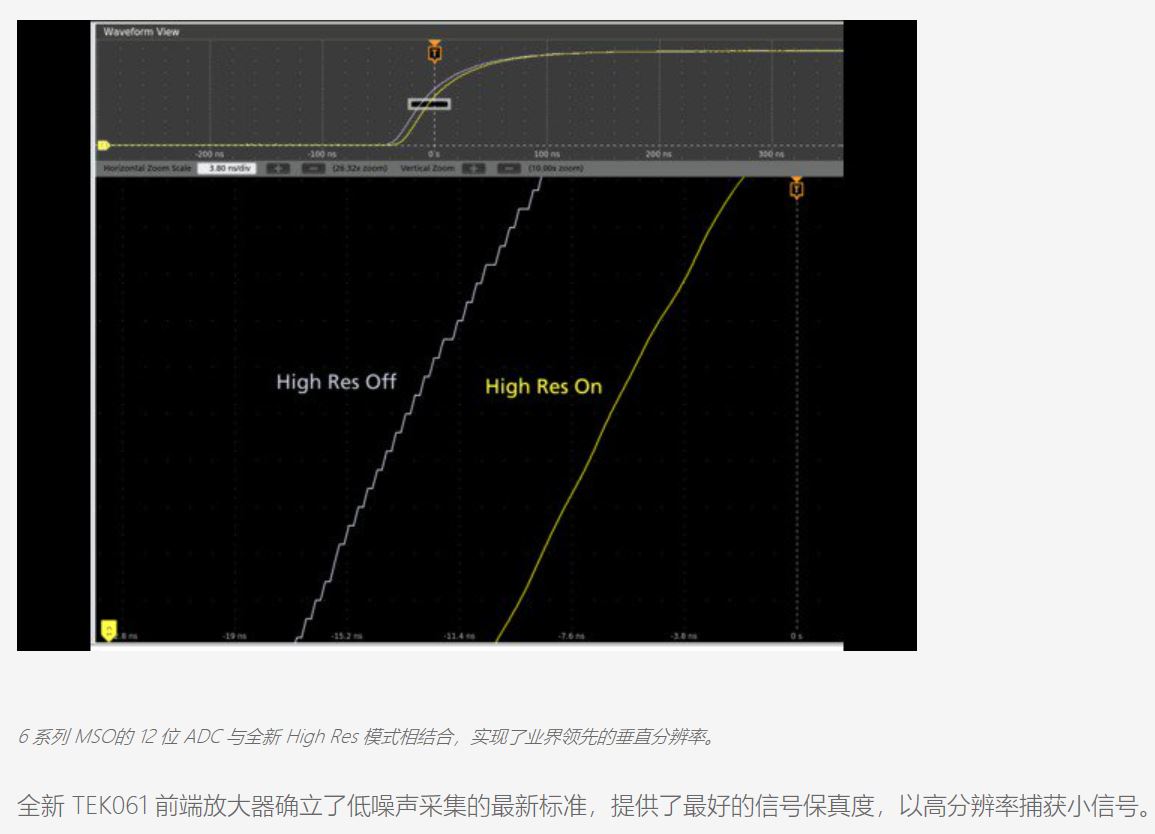

垂直分辨率 |
8 位 @ 25 GS/s;所有通道上 8 GHz 12 位 @ 12.5 GS/s;所有通道上 4 GHz 13 位 @ 6.25 GS/s(高分辨率);所有通道上 2 GHz 14 位 @ 3.125 GS/s(高分辨率);所有通道上 1 GHz 15 位 @ 1.25 GS/s(高分辨率);所有通道上 500 MHz 16 位 @ ≤625 MS/s(高分辨率);所有通道上 200 MHz |
采样率 | 在所有模拟/数字通道上 25 GS/s(40ps 分辨率) |
记录长度 | 在所有模拟/数字通道上 62.5 M 样点,在所有模拟/数字通道上选配 125 M 样点,在所有模拟/数字通道上选配 250 M 样点 |
波形捕获率 |
>500,000 wfms/s(峰值检测,包络采集模式), >30,000 wfms/s(所有其他采集模式) |
任意波形/函数发生(选配) | 13 种预先定义的波形类型,高达 50 MHz 输出 |
DVM | 4 位 DVM(产品注册后免费) |
触发频率计数器 | 8 位频率计数器(产品注册后免费) |
