力科Summit T34 协议分析仪捕获、解码和显示x3.0、X1、x2链路宽度；PCIe 4的协议数据速率

Teledyne 力科 Summit T34 PCI Express 协议分析器专为 PCIe 存储、Add-in卡和嵌入式应用程序开发人员而设计。 它支持 x1 到 x4 通道宽度，两个T8连接在一起可以扩展到 x4，缓存可从 64GB 扩展到 34GB，非常适合存储分析， Summit T2010 为高级 PCI Express 产品的开发人员和用户提供了无与伦比的功能和灵活性。 自 年以来，Teledyne LeCroy 一直是 NVM Express 和 SATA Express 协议分析领域的领导者。这款存储分析器融合了所有强大的传统功能，并添加了最新的存储队列性能分析。

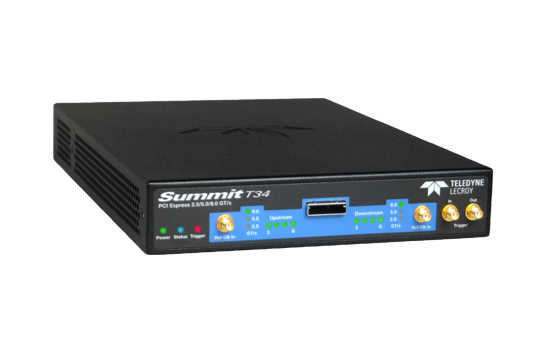

该 Summit T34 的尺寸 (209 x 40 x302 mm) 小乔和重量只有 3 磅，是当今市场上最便携的紧凑型 PCI Express 协议分析仪。

Summit T34 以 3.0 至 2.5 GT/s 的数据速率支持 PCI Express 8 规范。

凭借可从 4GB 扩展到 64GB（使用第二个单元扩展）的灵活内存缓冲区， Summit T34 为开发人员调试具有挑战性的存储问题提供了深度跟踪内存捕获。

与其他 Teledyne LeCroy PCI Express 分析仪一样， Summit T34 利用直观而强大的 CATC Trace 分析软件系统，嵌入了对 PCI Express 协议层次结构和复杂性的深刻理解。 彩色、直观且易于使用的图形显示使您能够快速捕获和验证 PCI Express 产品设计。 应用程序显示是高度可配置的，可以修改以适应大多数用户的调试风格。 可定制的多状态触发器可以轻松发现总线上的协议问题。 多个本地/全局定时器和计数器等功能允许用户进行高级控制以创建复杂的触发序列。

便携式 Summit T34 协议分析仪旨在支持多种 PCIe 存储协议，例如 SATA Express、NVMe 和 SCSI Express。 为 PCIe 存储开发优化的新存储相关功能和新协议分析视图目前在整个产品线都得到支持，使这些工具对于理解从 PCI Express 协议层到命令层的数据传输非常有价值。

除了全套高级硬件和软件功能外， Summit T34 提供用户便利和分析功能，例如支持“通道调配”，允许电路板开发人员以非标准顺序布置带有通道的中间总线探针焊盘，从而简化电路板的设计。 在内部 Summit T34 将车道映射回正确的顺序并准确显示嵌入的公交车流量。 其他软件功能包括增强的错误检查以自动识别其他错误类型、更紧凑的跟踪文件允许更快地分析跟踪数据，以及选择简化或高级模式来设置跟踪记录选项。

一种新的原始记录模式。 Bit Tracer 允许在字节通过链路时对其进行记录，从而允许调试 PHY 层问题并将逻辑分析仪格式的特性与协议分析仪格式相结合。 新的自动感知链路功能可监控不同通道宽度的设备之间的协商，并且分叉链路支持将多链路 PCI Express 操作重新组合成更窄的链路。

Summit T34 还支持以太网 LAN 端口作为标准功能。 通过 LAN 连接，工程师可以远程操作系统（例如，在他们的桌面系统上安装客户端软件，并控制在远程实验室中运行的分析仪）。 此外，多位协同工作的工程师可以分时使用一台分析仪，从而减少每位工程师对额外分析仪的需求，并提高产品的成本效益。

该 Summit T34 有两种配置——支持 x1、x2 和、x4； 或 x1、x2、x4 和、x8，如果需要，可以两个T34组合成x——将用户需求与可用预算相匹配。

所有 Teledyne LeCroy PCI Express 协议分析仪均采用高阻抗、非侵入式探测技术，从而允许完全不变的数据通过。

通过利用在新兴市场协议分析工具方面的多年经验，Teledyne LeCroy 的 PCI Express 协议分析仪将复杂的功能与实用特性相结合，以加速 PCI Express IP 内核、半导体、图形、服务器、工作站、网桥和交换机的开发。

• 记录专家分析和报告 - NVM Express、SATA Express 性能、统计和分析
• 强大而直观的 CATC 记录文件 - 更快地解释和调试 PCIe traffic。
• 专家软件广泛解码 - 通过准确可靠地解码 TLP（事务层）和 DLLP（数据链路层）以及 PCI Express 的所有原语，完全理解协议。
• 状态机 - 从 LTSSM 状态机的角度查看记录文件以了解链路的行为方式。 快速查看状态是否卡住或链接是否上升或下降。 可以在气泡图和状态切换表格上直接定位到记录文件中。
• 紧凑的记录文件视图 - 压缩记录文件以更好地全面了解整个跟踪中发生的情况。

• 高级触发/过滤 - 通过隔离重要traffic、特定错误或数据模式快速查找错误。 通过从跟踪中删除非必要字段来更清楚地了解数据交互。
• 流量控制视图 - 检查RC和EP之间的行为。 清楚地查看记录文件中的credit减量和credit更新。
• 智能报告 - 快速识别和跟踪错误率、异常链路或时序条件、显示配置空间和协议规范详细信息。
• 一键错误报告 - 查看 PCIe链路错误。 通过单击指示的错误导航到每个错误。
• Dword 到事务级别查看器 - 查看并理解 PCI Express 协议的符号、数据包、链接和拆分事务级别。
• 监控和链路利用率 - 解决吞吐量、链路利用率和带宽问题。
• BitTracer 软件选项 - 记录通过链接的字节。 允许调试 PHY 层问题。 逻辑分析仪格式和解码协议分析仪格式使协议分析仪完美。



  • 快速识别新的 PCIe 3.0 启动令牌



  • 查看 PCIe 128 数据包中新的 130/3.0 位编码结构



• 自动感应链接 - 分析两个设备之间的不同通道宽度的所有流量协商。
• NVMExpress(PCIe SSD)规范解码分析 - NVMe 初始化解码
• 解码 NVMe 命令
• 分析 NVMe Queue
• 基于 NVMe 多端口数据交互
• NVMe 电源管理
• 自动提取 PCIe SSD 基地址
• SRIOV 解码支持 - 分析启用单root IO 虚拟化的设备。
• MRIOV 解码支持 - 分析启用多root IO 虚拟化的设备。
• 链路调整 - 为 MidBus 连接提供专门或独特的电路板布局。
• 深度缓冲记录容量 - 捕获长达 8 GB（每个方向 4 GB）的用于分析和解决问题的长记录会话。
• CRC校验 - 知道显示的信息是准确的。
• 高速接口端口 - 无需复杂的设置，提供 1 Gb/s 以太网和 USB 2.0 端口。
• 可下载的跟踪查看器 - 在开发团队中共享和注释跟踪记录。
