泰克MSO58LP高速数字示波器8通道

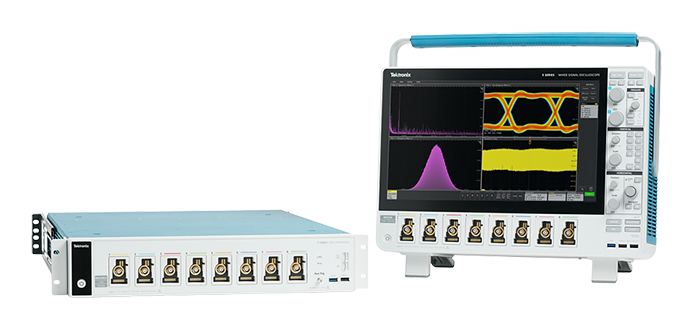

泰克5 系列 MSO 紧凑型基于 5 系列 MSO 台式平台。台式 5 系列 MSO 采用创新的捏拉-滑动-缩放触摸屏用户界面、业内******的高清显示器以及 4 个、6 个或 8 个 FlexChannel® 输入或八个数字逻辑输入（使用 TLP058 逻辑探时头），各 FlexChannel 输入供您测量单个模拟通道波形，显示模拟输入的频谱视图与同时显示模拟和频谱视图（各域有单独采集控件）。5 系列 MSO 可以随时迎接当今及未来最棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。
与台式 5 系列 MSO 一样，紧凑型仪器提供了多个 FlexChannel 输入、一个选配的任意波形/函数发生器输出、一台内置数字电压表和触发频率计数器。此外，如果您插入外部触控监视器，您可以像台式 5 系列 MSO 一样获得颠覆式的手势滑动缩放用户体验。
型号概述
示波器
|
|
MSO58LP、MSO58LPGSA
|
|
FlexChannel 输入通道
|
8
|
|
******模拟通道数
|
8
|
|
******数字通道数（带可选逻辑探头）
|
64
|
|
带宽（计算的上升时间）
|
1 GHz (400 ps)
|
|
DC 增益精度
|
50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置）
1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置）
|
|
ADC 分辨率
|
12 位
|
|
垂直分辨率
|
8 位 @ 6.25 GS/s
12 位 @ 3.125 GS/s
13 位 @ 1.25 GS/s（高分辨率）
14 位 @ 625 MS/s（高分辨率）
15 位 @ 312.5 MS/s（高分辨率）
16 位 @ ≤125 MS/s（高分辨率）
|
|
采样率
|
在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
|
|
记录长度
|
所有模拟/数字通道上高达 500 M 样点
|
|
波形捕获速率
|
>500,000 wfms/s
|
|
任意波形/函数发生器（可选）
|
13 种预先定义的波形类型，高达 50 MHz 输出
|
|
DVM
|
4 位 DVM（产品注册后免费）
|
|
触发频率计数器
|
8 位频率计数器（产品注册后免费）
|
垂直系统 – 模拟通道
带宽选项20 MHz、250 MHz 和 1 GHz输入耦合DC、AC输入阻抗50 Ω ± 1%
1 MΩ ± 1%，13.0 pF ± 1.5 pF
输入灵敏度范围1 MΩ500 µV/div ~ 10 V/div，1-2-5 序列50 Ω500 µV/div ~ 1 V/div，1-2-5 顺序注：注：500 μV/div 是 1mV/div 的 2 倍数字缩放******输入电压
50 Ω：5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)
1 MΩ：300 VRMS CAT II，
对于 1 MΩ，在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降；
45 MHz ~ 450 MHz 时额定值以 14 dB/10 倍频程比率下降；> 450 MHz 时，5.5 VRMS
有效位 (ENOB)，典型值< 1 GHz 型号, High Res 模式, 50 Ω, 10 MHz 输入, 90% 全屏
|
带宽
|
ENOB
|
|
1 GHz
|
7.6
|
|
500 MHz
|
7.9
|
|
350 MHz
|
8.2
|
|
250 MHz
|
8.1
|
|
20 MHz
|
8.9
|
