WPC Qi无线充电控制流程

Qi无线充电，从系统协议控制的角度来说，从发射器TX到接收器RX的电能传输包含BPP（Baseline Power Profile）中的四个阶段：选择、ping、识别与配置，以及电能传输。

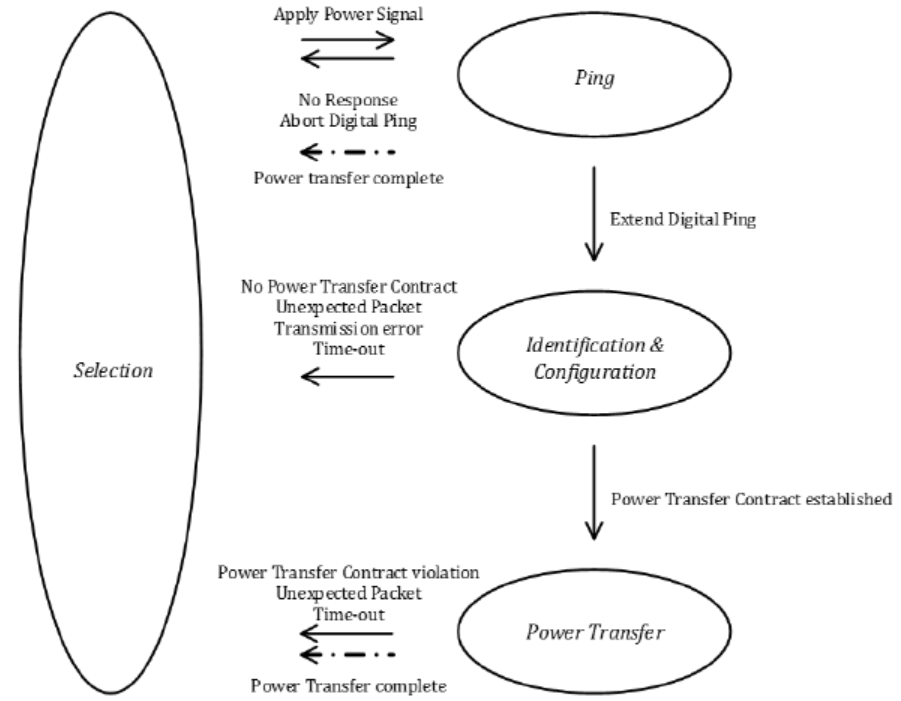

下图说明体现了这个四个阶段：

Qi无线充电控制过程

每个阶段的过程说明如下： 选择阶段，发射器通常会监视充电板表面是否放置和移除物体。为实现这一功能，发射器会使用多种方法。如果 Power Transmitter 发现一个或多个物体，它应该尝试定位这些物体，特别是如果它支持自由定位。此外，电能发射器将会尝试区分电能接收器和异物，例如钥匙、硬币等。此外，电能发射器TX应尝试选择电能接收器RX进行电能传输。如果发射器最初没有足够的信息来实现这些判断，发射器可能会重复进行ping和随后的识别和配置阶段 – 每次选择不同的线圈 – 并在收集相关信息后返回选择阶段。最后，如果电能发射器选择一个线圈，它打算将其用于向电能接收器传输电能，电能发射器将进入 ping阶段，并最终进入电能传输阶段。另一种情况，如果电能发射器没有选择电能接收器进行电能传输，并且长时间未主动向电能接收器供电，则电能发射器应进入待机操作模式。

ping阶段，发射器执行数字 Ping，并侦听响应。如果电能发射器发现电能接收器，电能发射器可以延长数字 Ping，即保持电能信号在数字 Ping 的电平。这会导致系统进入识别和配置阶段。如果电力发射器不延长数字 Ping，系统将返回到选择阶段。

识别和配置阶段，电能发射器识别选定的电能接收器，并获取配置信息，例如电能接收器打算在其输出端提供的******功率量。电力发射器使用此信息来创建电力传输协议握手包。该电力传输合同包含对表征电力传输阶段电力传输的几个参数的限制。在进入电力传输阶段之前的任何时间，电力发射器可以决定终止扩展数字 Ping（例如，发现额外的电力接收器）。这将系统恢复到选择阶段。

电能传输阶段，电能发射器继续为电能接收器供电，调整其初级线圈电流，以响应从电能接收器接收的控制数据。在这个阶段，电力发射器监控电力传输合同中包含的参数。违反这些参数的任何规定限制会导致电力发射器中止电力传输，并使系统返回到选择阶段。最后，系统还可以根据电能接收器的请求离开电能传输阶段。

无线充电电能传输

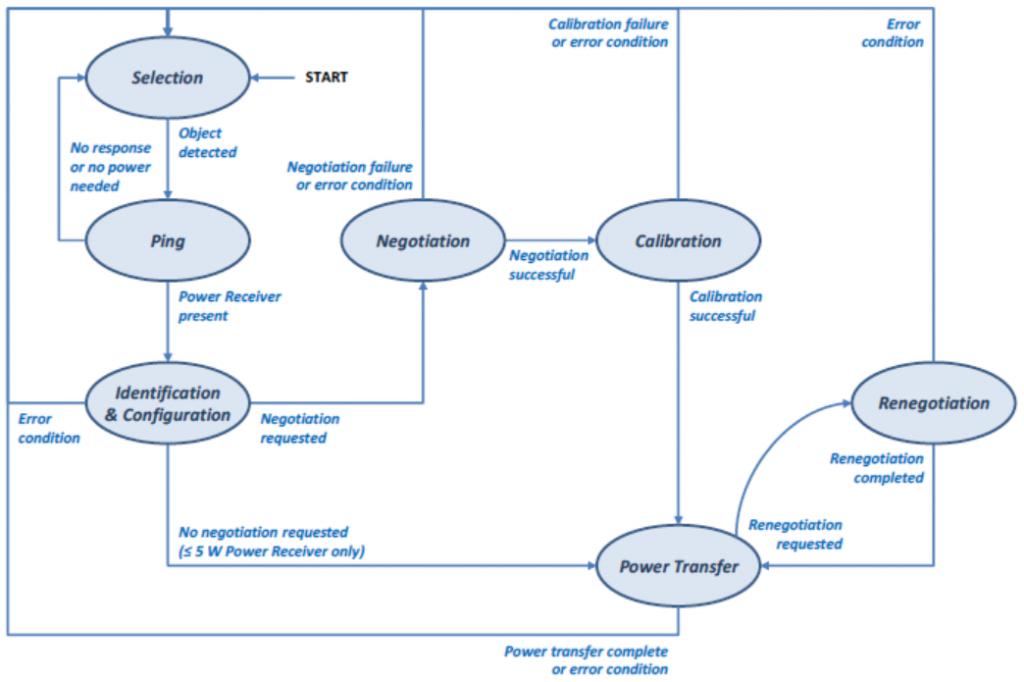

EPP(Extended Power Profile)在BPP控制功能基础上增加了协商阶段、校准阶段和重新协商阶段。

EPP充电控制过程

这些增加的阶段主要处理改进的异物检测FOB能力，如下所述：

选择阶段。在此阶段，功率发射器通常使用小测量信号监视接口表面以放置和移除物体。此测量信号不应唤醒位于接口表面上的电力接收器。如果电力发射器在其接口表面上检测到异物，它应该留在选择阶段，不应提供电能传输信号，以避免加热异物。

谈判阶段。在此阶段，电能接收器与电能发射器协商以微调电能传输合同。为此，电能接收器向电能发射器发送协商请求，电能发射器可以授予或拒绝该请求。为了改进对是否存在异物的初始评估，电能发射器可以将电能接收器报告的品质因数与其自身的测量值进行比较。如果电力发射器检测到异物，它应该返回到选择阶段。

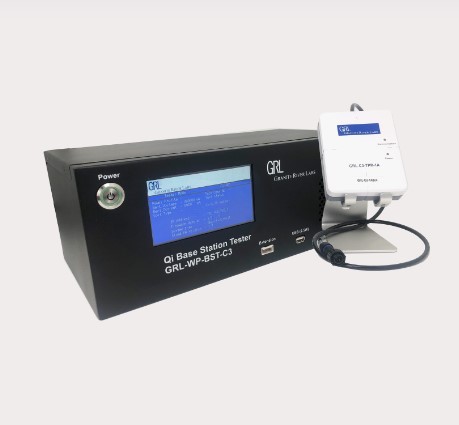

整个这些控制过程，及详细的协议指令数据包，功率电能传输信息，通过我们的Qi无线充电测试仪 (GRL-WP-BST-C3)都可以清晰的看到，以便产品开发与测试。及过WPC Qi的认证。
