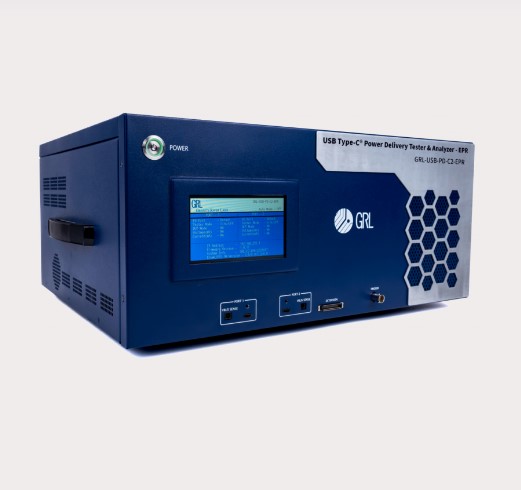

PD协议测试仪-协议分析仪(GRL-USB-PD-C2-EPR)

PD协议测试认证仪器 GRL-USB-PD-C2-EPR(C2-EPR) 支持最新的USB-IF协会推出的 PD 3.1规范，功率达到240W，支持Source/Sink进行完整的测试和验证。GRL-USB-PD-C2-EPR兼容传统的100W PD测试规范。拥有直观的用户界面，人性化操作，可在C2-EPR上运行自动化兼容性测试。不需要额外的电源、电子负载和示波器等。

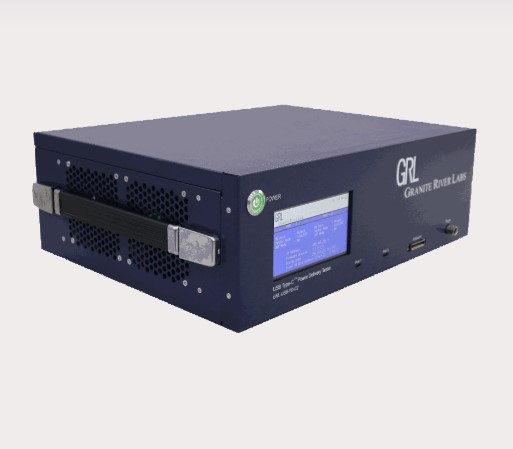

PD协议测试仪-协议分析仪(GRL-USB-PD-C2)

PD协议测试认证仪器-Type-C PD协议测试仪(GRL-USB-PD-C2)/GRL-C2，是一款对支持USB PD快充协议产品进行快充测试认证的全功能PD测试认证设备，本身具有电源source,负载sink，可以实现：PD协议解码分析，PD兼容性测试认证，Type-C function分析测试，及支持选项高通QC快充协议测试认证。协助工程师在研发测试阶段对Type-C产品进行协议兼容性分析调试，快速取得PD测试认证证书。

USB Power Delivery（USB PD）由USB-IF组织制定的一种快速充电标准，目前最新规范PD3.1 EPR可以实现******240W的功率传输，且可自由改变电力的输送方向，是目前主流的快充标准。GRL-C2-EPR/GRL-C2作为专业的Type-C PD协议测试仪，为USB-IF协会推荐指定用于Type-C/PD PPS与Alt Mode模式协议兼容性测试认证仪器。

Quick Charge(QC)由Qualcomm高通制定的一种快速充电标准，当前最新协议规范版本为QC5，是目前主流的快充标准之一。相比较于传统的充电，QC作为一种最早普及的快充方式，目前大部分手机都支持。使用户无需再像以前一样充电等待几小时至半天。GRL-USB-PD-C2为QC高通指定认可用于QC快充测试认证仪器。

主要功能：

• 支持测试主流USB PD产品，如充电器，手机，移动电源(充电宝)，笔记本，带emarker cabl线材以及dual-role产品；
• 支持USB Type-C PD2.0,PD3.0,PD3.1 SPR EPR,PPS认证测试；
• 支持Type-C Function功能测试；
• 支持CC信号质量，PD协议protocol，电源power测试等；
• 时抓取解码分析PD3.0，PD3.1全过程沟通协议数据包；
• 可选择支持QC2.0, 3.0,QC4.0,4.0+,QC5与TBT雷电测试认证功能；
• 集成实时量测CC1，CC2，Vbus信号波形，也可以外接配件供示波器抓取各种信号；
• 全自动生成.pdf, .html测试报告与原始数据，及最终PASS/FAIL判定，可以离线查看分析;
• 可应用于IEC 62680-1-2和IEC 62680-1-3标准规范测试.
