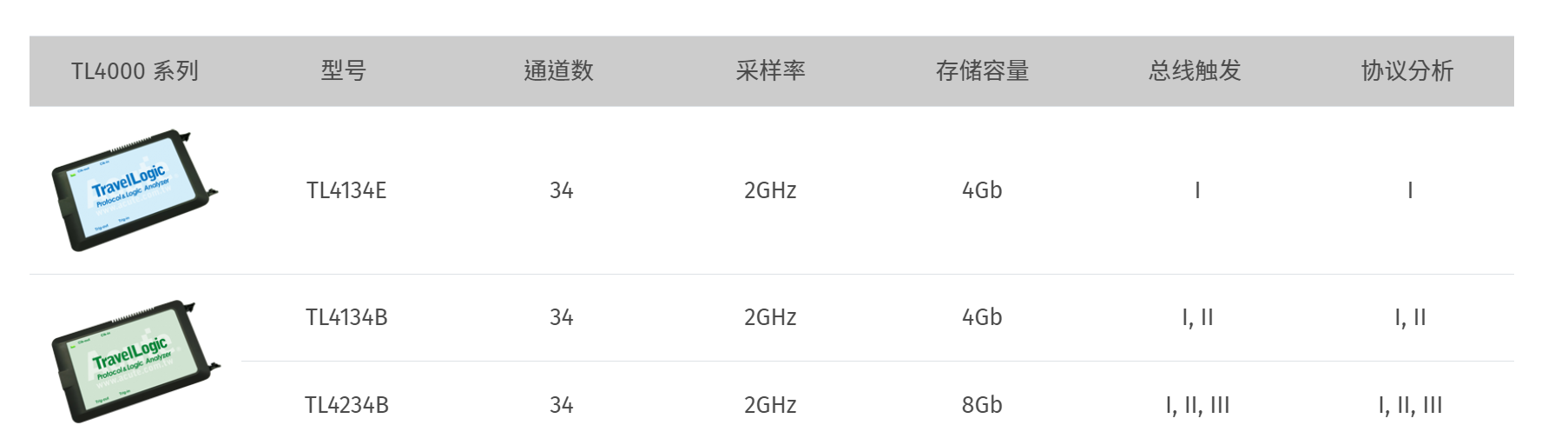

Acute皇晶 TravelLogic TL4134E/TL4134B/TL4234B逻辑分析仪+协议分析仪

总线触发 I  : I²C, SPI, UART, USB PD3.0

总线触发 II : BiSS-C, CAN 2.0B/CAN FD, DALI, I²S, I3C, LIN2.2, LPC, MDIO, Modbus, PWM, ...

总线触发 III : eMMC 4.5, eSPI, MIPI SPMI 2.0, NAND Flash, SD 3.0, ...

协议分析 I  : I²C, SPI, UART, USB PD3.0

协议分析 II : BiSS-C, CAN 2.0B/CAN FD, DALI, I²S, I3C, LIN2.2, MDIO, PWM, USB1.1, ...

协议分析 III : eSPI, ...

总线解码     : CAN 2.0B/CAN FD, DP_Aux, 1-Wire, 3-Wire, 7-Segment, A/D Mux Flash, AccMeter, ADC, APML, AVSBus, BiSS-C, BSD, BT1120, CAN 2.0B/FD, Close Caption, CODEC_SSI, DALI, DMX512, DP AUX¹, EDID, eMMC 5.1/MMC, eSPI, FlexRay, HD Audio, HDLC, HDQ, HID over I²C, I²C, I²C EEPROM, I²S (PCM, TDM), I3C, I80, IDE, IrDA, ITU-R BT.656 (CCIR656), JTAG, JVC IR, LCD1602, LED_Ctrl, LIN 2.2, Line Decoding, Line Encoding, Lissajous, LPC, LPT, Math, M-Bus, MDDI, MDIO, MHL CBUS, Microwire, MII (RGMII), Mini/Micro LED, MIPI CSI, MIPI DSI LP, MIPI RFFE, MIPI SPMI 2.0, Modbus, NAND Flash, NEC IR, PECI, PMBus, Profibus, PS/2, PWM, QEI, QI, RC-5, RC-6, RGB Interface, S/PDIF, SD 3.0 (SDIO), Serial Flash, Serial IRQ, SGPIO, Smart Card, SMBus (SBS, SPD), SMI, SoundWire, SPI, SPI-NAND, SSI, ST7669, SVID², SWD, SWIM, SWP, UART, ULPI, UNI/O, USB 1.1, USB PD 3.0, Wiegand, ...
90余种

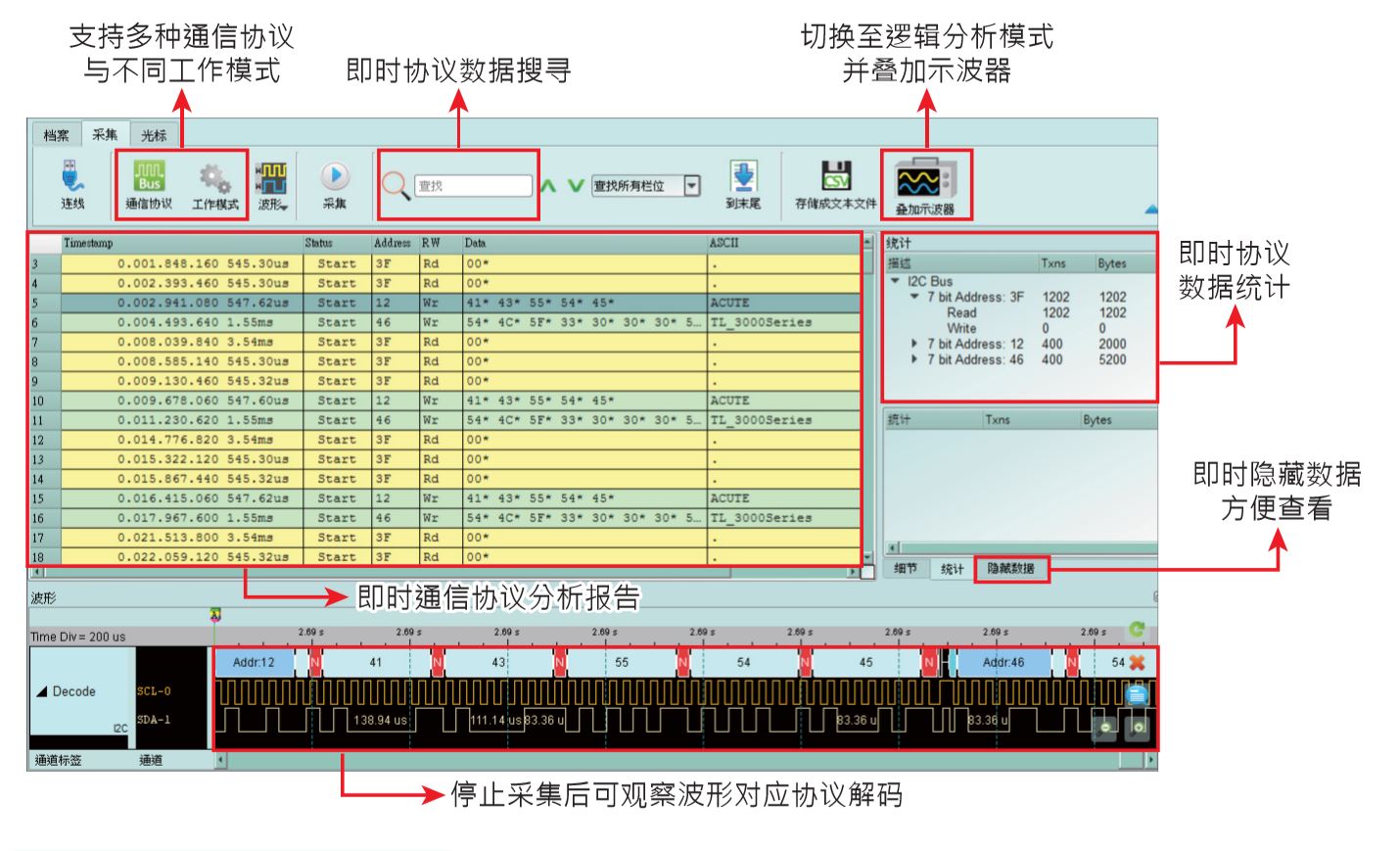

协议分析仪模式： 协议分析仪模式： 硬件解码，不带波形，可以即时显示通信协议数据，也可以长时间记录保存协议数据资料， 亦可叠加示波器查看真实波形。适用时机：通信协议除错初期分析。

逻辑分析仪模式： 逻辑分析仪模式： 采集数字波形信号，搭配多样触发条件做信号定位，辅以总线解码。 可叠加示波器同时比对数字与模拟信号，适用于信号品质分析。
