等效时间采样方法

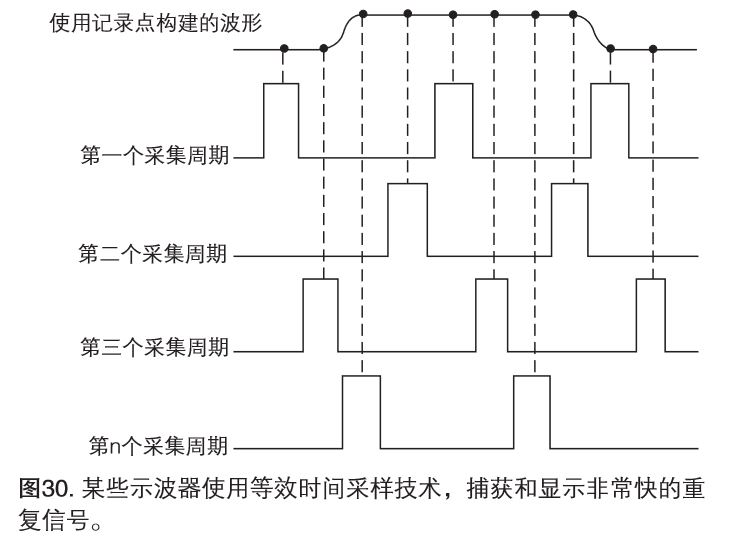

在测量高频信号时,泰克示波器可能会在一次扫描中收集足够的样点。可以使用等效时间采样,准确地采集频率超过泰克示波器频率一半的信号,如图30所示。
等效时间数字化器(采样器)基于这样的事实,大多数自然发生的事件和人为事件都是重复的。等效时间采样从每次重复中捕获少量信息,构建重复的信号画面。波形像一串灯直慢慢汇聚个接一个地亮起。这允许示波器准确地捕获其频率成分远远高于示波器采样率的信号。等效时间采样方法有两种:随机方法和顺序方法。每种方法都有自己的优点。随机等效时间采样允许显示触发点前面的输入信号,而不用使用延迟线路。顺序等效时间采样提供的时间分辨率和精度则要高得多。这两种方法都要求输入信号是重复的。
随机等效时间采样

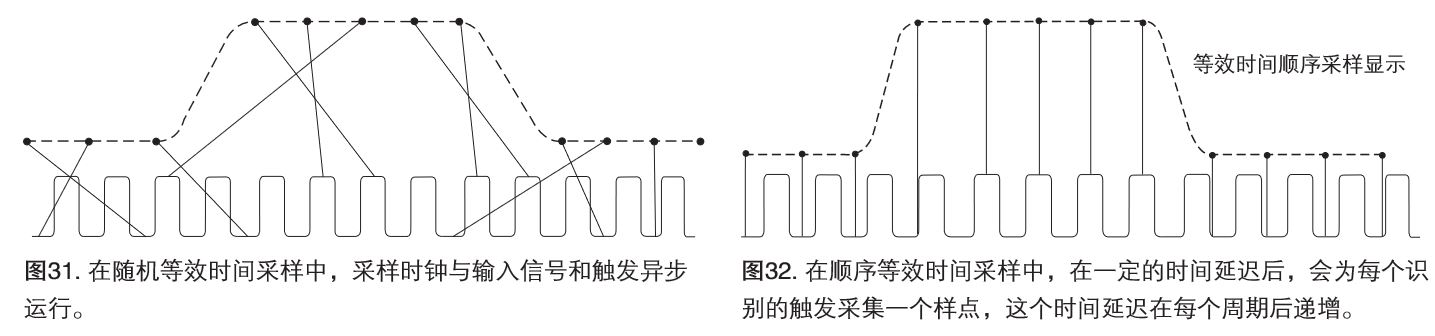

随机等效时间数字化器(采样器)采用内部时钟,内部时钟相对于输入信号和信号触发异步运行,如图31所示。它连续采集样点,与触发位置无关,并基于采样和触发之间的时间差显示样点。尽管样点在时间上是顺序采集的,但它们相对于触发是随机的,因此称为“随机”等效时间采样。在示波器屏幕上显示时,样点沿着波形随机出现。能够采集和显示蝕发点前面的样点是这种采样技术的主要优势,而不需要外部预触发信号或延迟线。视采样率和显示的时间窗口,随机采样可能还能够在每个触发的事件中采集一个以上的样点。但是,在更快的扫描速度下,采集窗口会变窄,直到数字化器不能在每次触发时采样。正是在这些更快的扫描速度上,通常可以进行非常精确的定时测量,也正是在这里,顺序等效时间采样器杰出的时间分辨率也最能奏效。随机等效时间采样的带宽限制对顺序时间采样较小。
版序等效时间采样
顺序等效时间采样器每次触发采集一个样点,独立于时间/格设置或扫描速度,如图32所示。在检测到触发时,将在非常短、但精心定义的延迟后采集样点。在下一次触发发生时,会在这个延迟中增加一个小的时间增量(At),数字化器采集另一个样点。这个过程重复多次,在每个前一采集中增加“Δt'”,直到时间窗口被填满。在示波器屏幕上显示时,样点沿着波形从左到右顺序出现。从技术上讲,生成非常短、非常精确的“Δt”要比随机采样器要求的准确地测量样点相对于触发点的垂直位置和水平位置更容易。这种精确测量的延迟为顺序采样器提供了无可比拟的时间分辨率。在顺序采样中,样点是检测到触发电平后获得的,因此如果没有模拟延迟线,将不能显示触发点,这进而可能会降低仪器的带宽。如果能提供外部预蝕发,那么带宽将不受影响。
