启动和停止采集系统

泰克数字示波器******的优势之一是能够存储波形,以后再查看波形。为此,前面板上通常有一个或多个按钮,可以启动和停止采集系统,从而可以在方便时分析波形。此外,您可能希望示波器在一个采集完成后或在一个记录集合已经转换成包络或平均波形后自动停止采集。这一功能通常称为单一扫描或单一序列,其控制功能通常会和其它采集控制功能或触发控制功能一起提供。

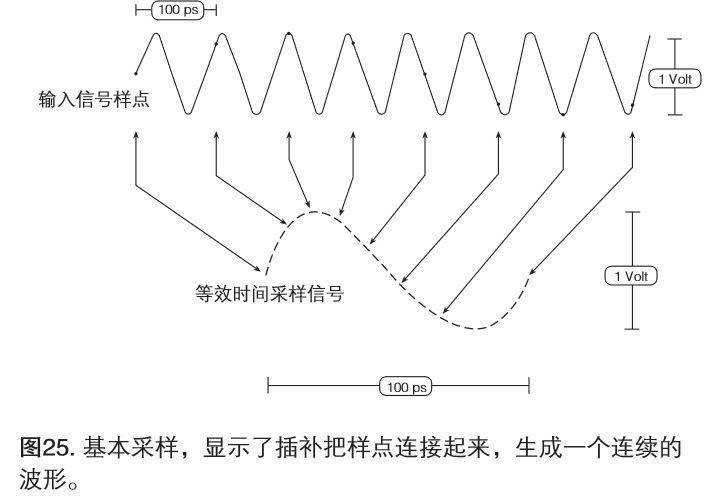

采样是把输入的一个部分转换成许多离散的电气值,以进行存储、处理和/或显示的过程。每个样点的幅度等于信号采样时点上输入信号的幅度。采样类似于拍照。每个快照都对应波形上的某个时点。然后,可以按相应的顺序排列这些快照,以重建输入信号。在泰克数字示波器中,在显示画面上重建由样点组成的阵列,其中竖轴是实测幅度,横轴是时间,如图25所示。图25中的输入波形在屏幕上表现为一串点如果这些点相距很大,很难理解为一个波形,可以使用称为内插的过程把这些点连接起来。内插使用直线或矢量把点连接起来。有大量的内插方法,可以用来准确地表示连续的输入信号。

采样控制功能

某些泰克数字示波器可以选择采样方法:实时采样或等效时间采样。这些示波器提供的采集控制功能可以选择采集信号使用的采样方法。注意,这一选择与低速时基设置没有关系,只在ADC不能以足够快的速度采样,用一遍中的波形点填充记录时,才会有影响。视进行的测量类型,每种采样方法不同的优势。

泰克示波器一般提供控制功能,用户可以选择三种水平时基工作模式。如果您只是探测信号,想与实时信号交互,您可以使用自动或交互默认模式,这种模式提供了实时程度最高的显示更新速率。如果您想实现精确测量和最高的实时采样率,为您提供最高的测量精度,那么您可以使用恒定采样率模式。这种模式将保持最高采样率,提供好的实时分辨率。最后一种模式称为手动模式,因为它保证直接独立控制采样率和记录长度。
