水平系统和控制功能

示波器的水平系统与输入信号采集关系最为密切,这里要考虑的因素包括采样率和记录长度。水平控制功能用来在水平方向定位和定标波形。

采集控制功能

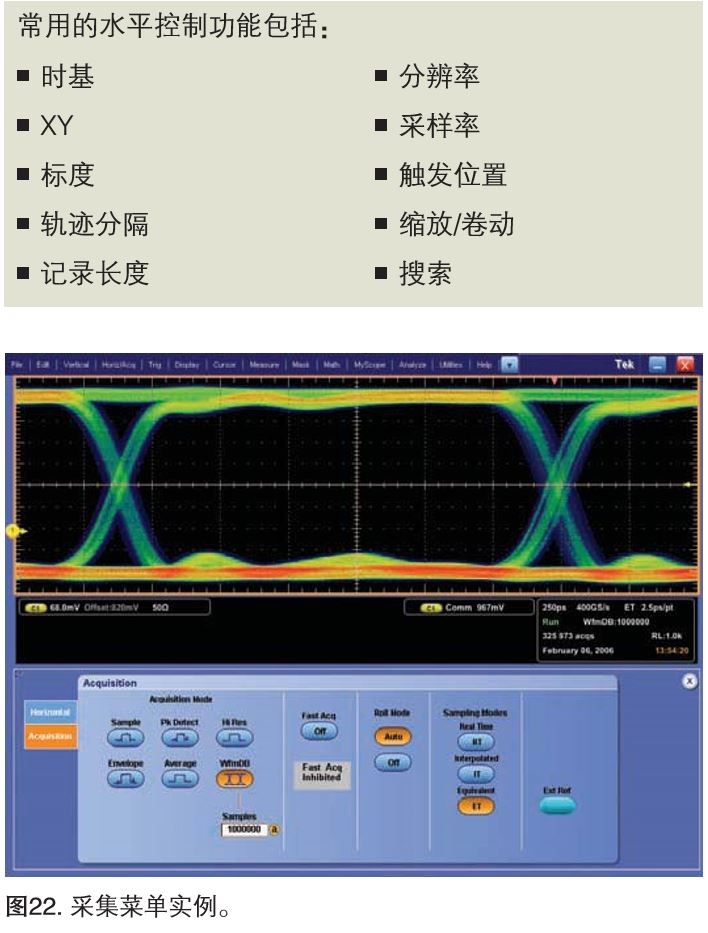

泰克数字示波器拥有设置功能,允许控制采集系统怎样处理信号。在阅读本说明时,看一下数字示波器上的采集选项。图22显示了采集菜单实例。

采集模式

采集模式控制着怎样从样点中生成波形点。样点是直接从模数转换器(ADC)中导出的数字值。采样间隔指这些样点之间的时间。波形点是存储器中存储的、显示构建波形的数字值。波形点之间的时间值差称为波形间隔。

采样间隔和波形间隔可以相同,也可以不同。因此存在着多种不同的采集模式,其中一个波形点由多个顺序采集的样点组成。此外,可以从多次采集获得的复合样点中创建波形点,这提供了另一套采集模式。下面介绍了最常用的采集模式。

采集模式的类型

■采样模式:这是最简单的采集模式。通过在每个波形间隔期间保存一个样点,泰克示波器生成一个波形点

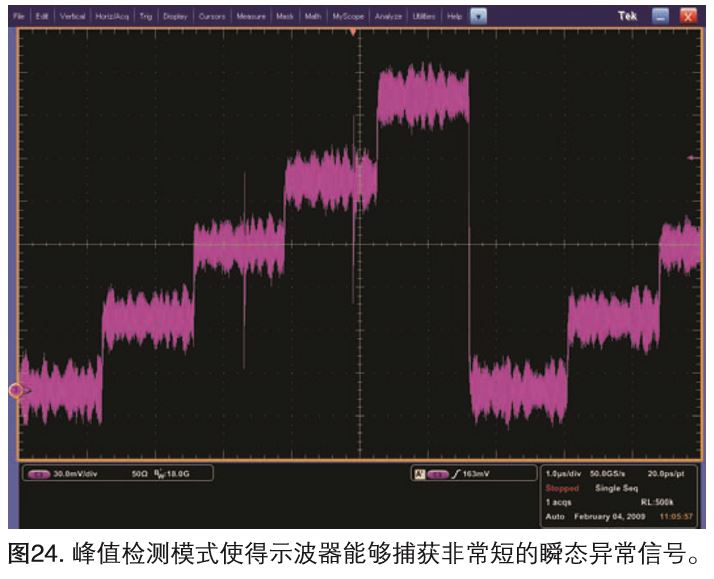

■峰值检测模式:示波器保存两个波形间隔期间获得的最小值样点和******值样点,使用这些样点作为两个对应的波形点。即使在时基设置非常低(低速时基设置意味着长波形间隔)时,峰值检测模式的数字示波器仍很快的采样率运行ADC,能够捕获采样模式下波形点之间发生的快速信号变化,如图23所示。峰值检测模式特别适合观察时间上相距很远的窄脉冲,如图24所示。

■Hi-res模式:与峰值检测一样,在ADC的采样率超过时基设置要求时,Hi-Res模式可以获得更多的信息。在这种情况下,在一个波形间隔内部获得的多个样点被平均,生成一个波形点。其结果,可以降低噪声,改善低速信号的分辨率。Hi Rest模式较平均模式的优势在于,即使在单次事件上,仍可以使用Hi-Res模式。■包络模式:包络模式与峰值检测模式类似。但是,在包络模式下,来自多个采集的最小波形点和******波形点结可合在一起,构成一个波形,显示min/max随时间累积情转况。峰值检测模式通常用来采集组合构成包络波形的记录。

■平均模式:在平均模式下,泰克示波器像采样模式一样,在每个波形间隔期间保存一个样点。但是,它平均来自多个连续采集的波形点,生成最后显示的波形。平均模式可以降低噪声,而又不会损失带宽,但要求重复的信号。

■波形数据库模式:在波形数据库模式下,示波器累积一个波形数据库,波形数据库提供由幅度、时间和数量组成的三维阵列。
