示波器的系统和控制功能
本节简要介绍模拟示波器和
泰克数字示波器上的基本系统和控制功能。某些控制功能在模拟示波器和
泰克数字示波器之间是不同的,您的示波器可能拥有本文没有提到的其它控制功能。基本示波器由四种不同的系统组成:垂直系统、水平系统、触发系统和显示系统。通过了解每个系统,您可以有效运用示波器,处理特定的测量挑战。回忆一下,每个系统都会影响示波器准确重建信号的能力。

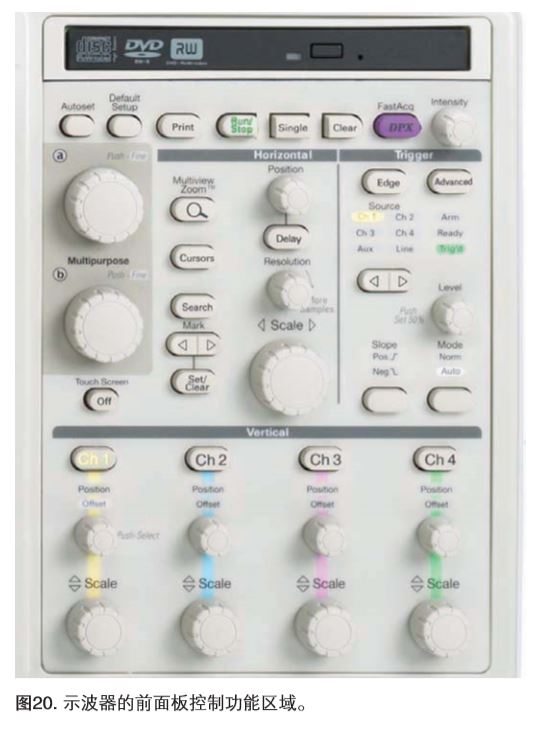

泰克示波器的前面板分成三个主要区域,分别标为垂直、水平和触发。您的示波器可能会有其它区域,具体视示波器型号和类型而定。在阅读本节时,看看您能否确定图20中的这些前面板区域,在示波器上能否找到这些区域。在使用示波器时,您需要调节三个基本设置,适应输入信号:
■垂直:信号的衰减或放大程度。使用伏特/格控制功能,把信号幅度调节到所需的量程。
■水平:时基。使用秒/格控制功能,设置屏幕中水平方向表示的每格时间数量。
■触发:触发示波器。使用触发电平稳定重复的信号,或触发单个事件。
常用的垂直控制功能包括
■端接:-1MΩ -50Ω
■耦合:-DC -AC -GND
■带宽:-限制 -增强
■位置
■偏置
■颠倒:-开/关
■标度:一固定步长 -可变
垂直系统和控制功能
可以使用垂直控制功能,在垂直方向定位和定标波形,设置输入耦合,调节其它信号条件。
位置和伏特/格
垂直位置控制功能允许在屏幕上想要的具体位置上下移动波形。
伏特/格设置(通常写Evolts作/div)是一个在屏幕上改变波形尺寸的标度因数。如果 volts/div设置为5V,那么每8个竖格表示5V,整个屏幕从下到上能够显示40V,其中假设一个格线有8个大格。如果设置是0.5 volts/div,那么屏幕从下到上能够显示4V,依此类推。在屏幕上可以显示的******电压是Volts/div设置乘以竖格数量。注意,使用的探头(1X或10X)也会影响标度因数。如果示波器没有这种运算功能,那么必须把 volts/div标度除以探头的衰减因数。通常情况下, volts/div标度拥有可变增益或精细增益控制功能,把显示的信号定标为特定数量的格。可以使用这个仁控制功能,协助进行上升时间测量。
输入耦合

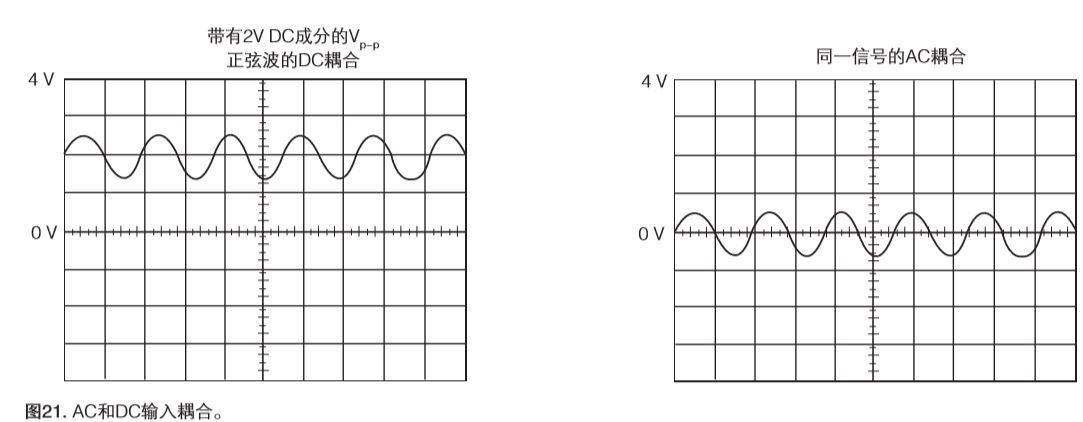

耦合指把电信号从一条电路连接到另一条电路使用的方法。在这种情况下,输入耦合是从测试电路到示波器的连接。耦合可以设置成DC、AC或接地。DC耦合显示输入信号的所有信息。AC耦合封锁信号的DC成分,因此可以看到以零伏为中心的波形。图21说明了这种差异。AC耦合设置适合用于整个信号(交流+直流)对volts/div设置太大的情况。接地设置把输入信号从垂直系统断开,让您看到零伏位于屏幕上哪个地方。在接地输入耦合和自动触发模式下,您在屏幕上会看到一条横线,这条横线表示零伏。从DC切换到接地、然后再切换回去,增益可以方便地测量相对于接地的信号电压电平。
带宽限制
大多数泰克示波器有一条电路,限制示波器的带宽。通过限制带宽,可以降低显示的波形上有时出现的噪声,得到更干净的信号画面。注意,在消除噪声的同时,带宽限制还会降低或消除高频信号成分。
带宽增强
某些示波器可能会提供DSP任意平衡滤波器,可以用来改善示波器通道响应。这个滤波器扩展了带宽,使示波器通道频响平坦化,改善相位线性度,在通道之间提供更好的匹配度。它还会降低上升时间,改善时域阶跃响应。水平系统和控制功能.
