混合信号示波器 DLM5000 MSO系列
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

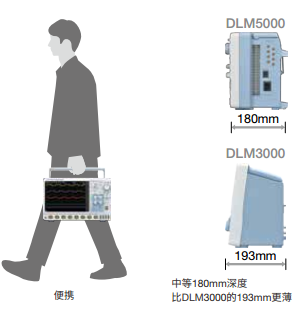

     DLM5000是一台独特的8通道混合信号示波器,适用于嵌入式系统、电力电子、机电一体化和汽车行业的测试和调试应用。可以选择350MHz带宽或500MHz带宽,采样率高达2.5G/s。DLM5000拥有8个模拟输入通道,第8通道可切换为8-bit逻辑输入通道,选配16-bit逻辑输入选件后,可进行24-bit逻辑分析。DLM5000先进的测量和分析功能包括电源分析功能、串行总线分析功能、实时数字滤波、用户自定义运算等等。高达250Mpts的存储深度使DLM5000成为工程师理想的测试测量工具,而12.1英寸的大显示屏、紧凑型卧式机身、符合人体工学以及友好的用户界面则让DLM5000操作起来更便捷。

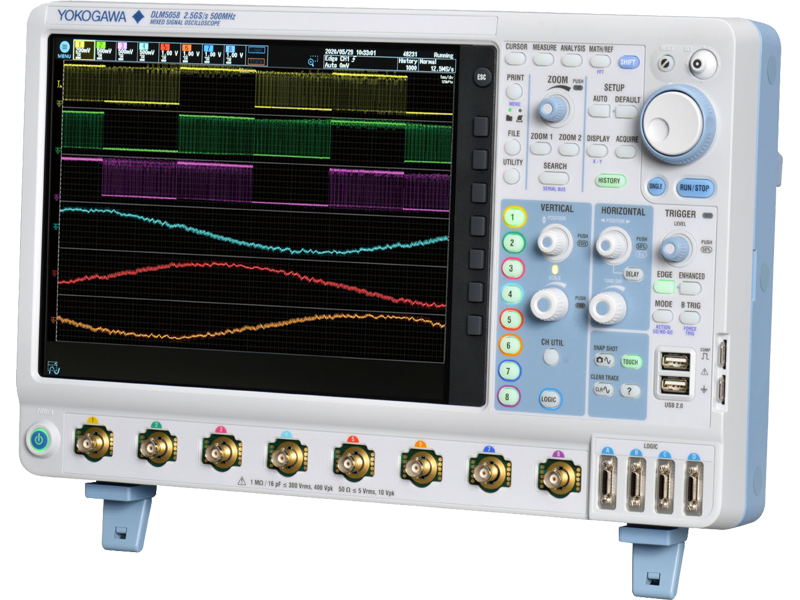

12.1英寸LCD显示屏可轻松观测8路波形

CN Screen Shot 2013

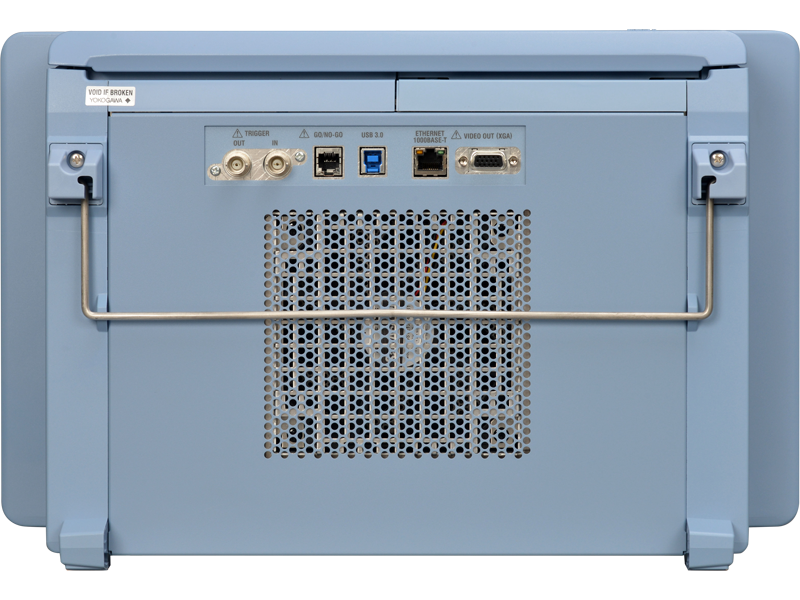

CN Dlm4000 Back

8通道DLM5000的典型应用领域

电机控制和变频器电路开发

Cipy Thi One

能否让电机效率更高、性能更好、可靠性更佳,关键在于变频器设计和“智能功率模块”。对此,必须要进行多通道、高速波形测量,4通道示波器的通道数显然不够。DLM4000拥有8个模拟输入通道,为当今的工程师们提供了一个便捷的、全面的测量工具。

例:
・三相电机的3电压&3电流测量
・测量变频器内6个IGBT的栅极驱动信号

4通道示波器的局限性:由于通道数量少,4通道示波器无法完成整个系统的测量。真正的难点在于测量变频器内IGBT门极信号之间的时序。同时,4通道示波器也无法胜任三相电压/电流的测量以及电机驱动IC输入输出信号的确认。而8通道MSO可以为上述问题提供真正实用的解决方案。

电子控制单元(ECU)和机电测试

Electronic Control Unit

对于电子控制单元(ECU),必须要测量大量的模拟、数字以及串行总线输入输出信号。DLM5000拥有足够的通道和良好的构架,可以在执行UART、I2C、SPI、CAN、LIN和FlexRay协议分析的同时监视8个模拟通道以及多达24-bit的逻辑输入,能显著提高开发速度。这些是4通道示波器无法完成的。

例:
・模拟输入输出信号和串行总线控制信号
・使用模拟通道对数字波形进行严格实时观测

4通道MSO示波器的局限性:选择逻辑输入选件以后,4通道MSO的通道数足够了,但还有不能解决的问题。单独使用逻辑输入进行数字波形分析时,无法捕捉电压漂移、噪声、失真/振铃、上升/下降时间等异常现象。在ECU测试中,要求 严格测试所有数字波形,多路模拟输入通道示波器才是ECU测试的最佳工具。

超大采集内存(250MPts)

DLM4000测量时间和采样率之间的关系


超大采集内存成就两大优势,既可执行长时间捕捉,又可保持高速采样率。因此,所有基于时间设置的测量带宽变得更加有效。

基本公式:

测量时间=存储长度/采样率

在单次触发模式下,通过增加最大内存选件(/M3)可以对10kHz信号持续捕捉1小时以上。即使采样率为1.25GS/s,相同内存条件也可以捕捉200ms信号。

DLM4000测量时间和采样率之间的关系

需要注意的是,存储空间不足的示波器可能导致采样率低,并且无 法准确捕捉波形

完全独立的两个缩放窗口

DLM4000完全独立的两个缩放窗口

完全独立的两个缩放窗口不但可以分析所有输入通道内异常现象产生的原因及影响,也可以观测和比较不同速率下不同串行总线的细节和时序。

高级波形搜索功能

DLM4000高级波形搜索功能

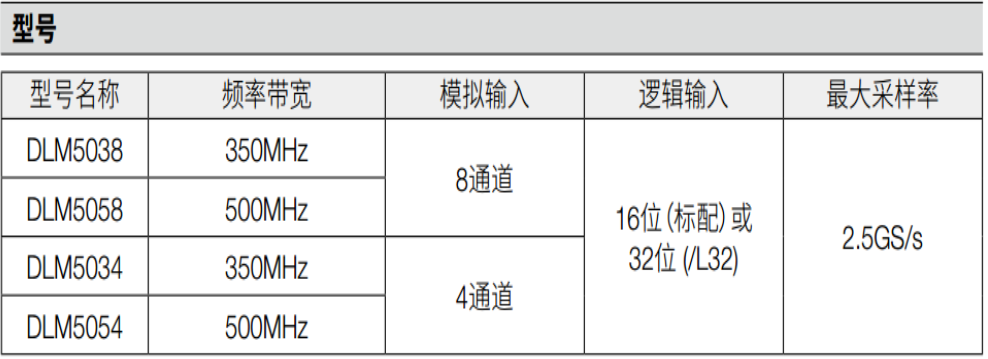

型号 描述
DLM5038 DLM4038 350MHz混合信号示波器8ch + 8-bit
DLM5058 DLM4058 500MHz混合信号示波器8ch + 8-bit
