Tektronix 泰克 MDO32/MDO34混合域数字示波器高清触摸屏2通道4通道
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

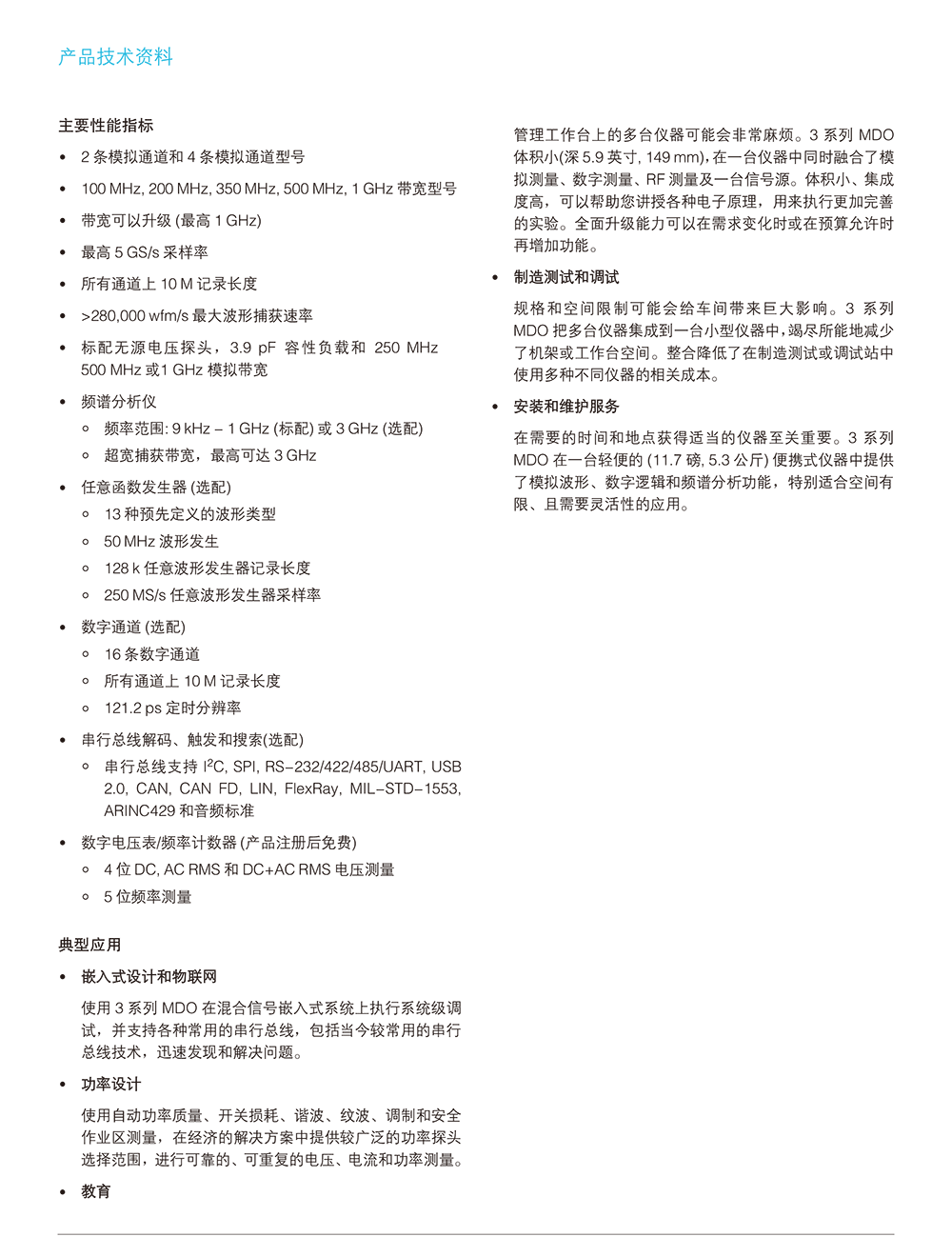

主要性能指标

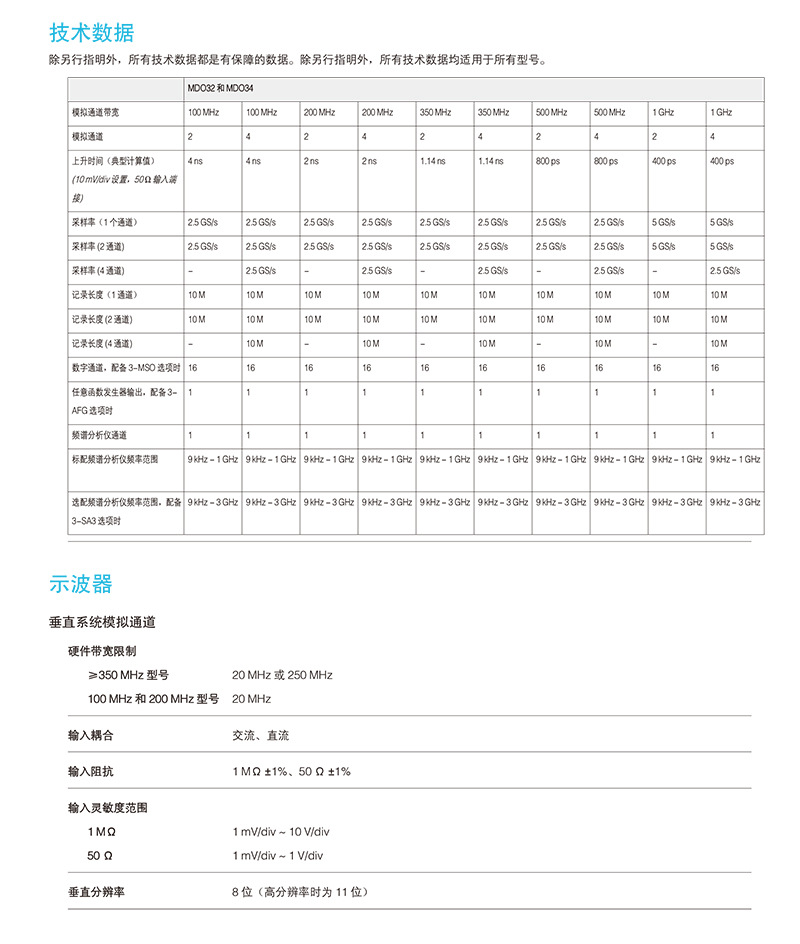

  • 2 条模拟通道和 4 条模拟通道型号
  • 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号
  • 带宽可以升级 (最高 1 GHz)
  • 最高 5 GS/s 采样率
  • 所有通道上 10 M 记录长度
  • >280,000 wfm/s ******波形捕获速率
  • 标配无源电压探头,3.9 pF 容性负载和 250 MHz 或 500 MHz 或1 GHz模拟带宽
  • 频谱分析仪 (选配)
    • 频率范围: 9 kHz - 1 GHz (标配)或 3 GHz (选配)
    • 超宽捕获带宽,最高可达 3 GHz
  • 任意函数发生器 (选配)
    • 13 种预先定义的波形类型
    • 50 MHz 波形发生
    • 128 k 任意波形发生器记录长度
    • 250 MS/s 任意波形发生器采样率
  • 数字通道 (选配)
    • 16 条数字通道
    • 所有通道上10 M 记录长度
    • 121.2 ps 定时分辨率
  • 串行总线解码、触发和搜索(选配)
    • 串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准
  • 数字电压表/频率计数器 (产品注册后免费)
    • 4 位 DC, AC RMS 和 DC+AC RMS 电压测量
    • 5 位频率测量
典型应用
  • 嵌入式设计和物联网

    使用 3 系列 MDO 在混合信号嵌入式系统上执行系统级调试,并支持各种常用的串行总线,包括当今较常用的串行总线技术,迅速发现和解决问题。

  • 功率设计

    使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量,在经济的解决方案中提供较广泛的功率探头选择范围,进行可靠的、可重复的电压、电流和功率测量。

  • 教育

    管理工作台上的多台仪器可能会非常麻烦。3 系列 MDO 体积小(深 5.9 英寸, 149 mm),在一台仪器中同时融合了模拟测量、数字测量、RF 测量及一台信号源。体积小、集成度高,可以帮助您讲授各种电子原理,用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。

  • 制造测试和调试

    规格和空间限制可能会给车间带来巨大影响。3 系列 MDO 把多台仪器集成到一台小型仪器中,竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

  • 安装和维护服务

    在需要的时间和地点获得适当的仪器至关重要。3 系列 MDO 在一台轻便的 (11.7 磅, 5.3 公斤) 便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能,特别适合空间有限、且需要灵活性的应用。
