Acute皇晶 LA3000+系列 LA3068E+/ LA3068B+逻辑分析仪68通道 | Acute 逻辑分析仪
  • 概 要
  • 规格表

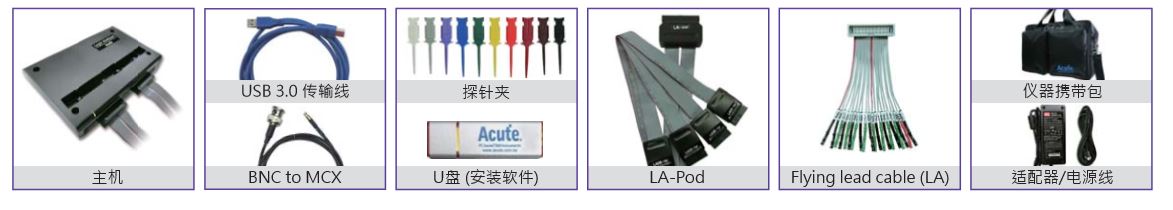

  • 选附件
  • 产品资料



产品介绍

LA3000+ 系列是LA3000 系列的升级版产品,在并行总线接口(Parallel Bus)分析上有提供(Parallel Clause Trigger),LA3000+系列同時具有 逻辑分析仪模式 & 协议分析仪模式 两种不同的信号与汇流排分析模式


  1. PC-based, 68 / 136 通道
  2. USB 3.0 接口, 12V 电源
  3. 2.4GHz 时序分析 / 250MHz 状态分析
  4. 32Gb 总记忆体
  5. 主动探头 : 方便接线并稳定撷取信号品质与阻抗匹配
  6. 逻辑, 状态, 总线等多种触发
  7. 支持堆叠示波器, 做混合信号量测


总线触发 I : I²C, SPI, UART, USB PD3.0

总线触发 II : eMMC5.1, eSPI, I3C, MIPI SPMI 2.0, NAND Flash, SD3.0, Serial Flash, ...

协议分析 I : I²C, SPI, UART, USB PD3.0

协议分析 II : CAN2.0, BiSS-C, DALI, eSPI, I²S, LIN2.2, MDIO, PMBus, PWM, ...

总线解码 : CAN2.0, eMMC5.1, I²C, I3C, Profibus, SD3.0, SPI, UART, ... 80余种


协议分析仪模式: 协议分析仪模式: 硬件解码,不带波形,可以即时显示通信协议数据,也可以长时间记录保存协议数据资料, 亦可叠加示波器查看真实波形。适用时机:通信协议除错初期分析。


 逻辑分析仪模式: 逻辑分析仪模式: 采集数字波形信号,搭配多样触发条件做信号定位,辅以总线解码。 可叠加示波器同时比对数字与模拟信号,适用于信号品质分析。



型号
通道 总线触发 协议分析
LA3068E
68
I
I
LA3136E
136
I
I
LA3068B
68
I, II
I, II
LA3136B
136
I, II
I, II
