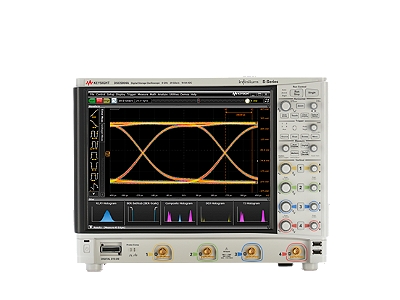

Infiniium S 系列示波器
-
500 MHz 至 8 GHz
-
业界最出色的信号完整性使您可以看到最真实显示的信号：10 位 ADC、低噪声前端、超稳时基、信号处理的硬件实现、灵敏的深存储器
-
业界*********的平台提供 240 GB 可拆卸 SSD、高性能主板、快速数据卸载和电容触摸屏，帮助您应对测量挑战
-
软件解决方案具有 50 种自动测量并支持 100 种探头，足以满足您的需求
利用与时俱进的技术更出色地完成测量
-
功能强大、灵活易用的用户界面和离线分析功能
-
兼容最全面的应用软件
-
提供各种探测解决方案，包括专为电源完整性测量而设计的最终解决方案：N7020A 电源探头
-
提供多个协议应用解决方案，包括CAN, LIN, PCI Express, FlexRay, I2C, SATA, USB, MIPI D-PHY, RS-232/UART 等
|
产品型号
|
带宽
|
采样率
|
存储器深度
|
示波器通道
|
|
DSOS054A
|
500 MHz
|
20 GSa/s
|
50 Mpts
|
4
|
|
MSOS054A
|
500 MHz
|
20 GSa/s
|
50 Mpts
|
4+16 数字通道
|
|
DSOS104A
|
1 GHz
|
20 GSa/s
|
50 Mpts
|
4
|
|
MSOS104A
|
1 GHz
|
20 GSa/s
|
50 Mpts
|
4+16 数字通道
|
|
DSOS204A
|
2 GHz
|
20 GSa/s
|
50 Mpts
|
4
|
|
MSOS204A
|
2 GHz
|
20 GSa/s
|
50 Mpts
|
4+16 数字通道
|
|
DSOS254A
|
2.5 GHz
|
20 GSa/s
|
50 Mpts
|
4
|
|
MSOS254A
|
2.5 GHz
|
20 GSa/s
|
50 Mpts
|
4+16 数字通道
|
|
DSOS404A
|
4 GHz
|
20 GSa/s
|
50 Mpts
|
4
|
|
MSOS404A
|
4 GHz
|
20 GSa/s
|
50 Mpts
|
4+16 数字通道
|
|
DSOS604A
|
6 GHz
|
20 GSa/s
|
50 Mpts
|
4
|
|
MSOS604A
|
6 GHz
|
20 GSa/s
|
50 Mpts
|
4+16 数字通道
|
|
DSOS804A
|
8 GHz
|
20 GSa/s
|
50 Mpts
|
4
|
|
MSOS804A
|
8 GHz
|
20 GSa/s
|
50 Mpts
|
4+16 数字通道
|
探头：
|
产品型号
|
说明
|
|
N2873A (标配 4 个)
|
无源单端探头, 带宽高达 500 MHz
|
|
1130A/31A/32A/34A
|
InfiniiMax 有源单端或差分探头
|
|
N2750A-52A
|
InfiniiMode单端、差分或共模探头
|
|
N2795A, N2796A,N2797A
|
有源单端探头, 带宽高达 2 GHz
|
|
N2790A, N2791A,
|
通用高电压差分探头,
|
|
N2818A, N2819A,N2891A
|
电压测量范围高达 7 kV,高 CMRR
|
|
1146B, 1147B,N2780B-83B,N2893A
|
大电流探头, 交流/直流(mA 至几百 A)
|
|
N2820A, N2821A
|
高灵敏度电流探头,
交流/直流(几十 uA 至 A)
|
|
10076B, N2771B
|
无源高压探头,
|
|
N2870A-N2876A
|
通用探头, 带宽高达 1.5 GHz
|
主要分析应用选件：
|
型号
|
说明
|
|
选件 DSA
|
DSA(EZJIT Complete和SDA捆绑套件)
|
|
E2681B-1FP
|
EZJIT
|
|
N5400B-1FP
|
EZJIT Plus
|
|
N8823B-1FP
|
EZJIT Complete
|
|
N5415B-1FP
|
InfiniiScan
|
|
N2808A-1FP
|
PrecisionProbe
|
|
N5384A-1FP
|
串行数据分析
|
主要一致性应用选件：
|
型号 1
|
说明
|
|
U7233B-1FP
|
DDR1
|
|
N5413C-1FP
|
DDR2 + LPDDR2
|
|
U7231C-1FP
|
DDR3 + LPDDR3
|
|
N5392C-3FP
|
以太网
|
|
N5392C-1FP
|
以太网+EEE
|
|
U7238D-1FP
|
MIPI D-PHY
|
|
U7249D-1FP
|
MIPI
M-PHY
|
|
N5393E-3FP
|
PCIe Gen 1
|
|
N5416B-1FP
|
USB 2.0 2
|
主要协议应用：
|
型号
|
说明
|
|
N8803B-1FP
|
CAN、LIN、FlexRay 解码与触发
|
|
N8800B-1FP
|
I²C、SPI 和 RS-232/UART 解码与触发
|
|
N5391B-1FP
|
I²C/SPI 解码
|
|
N8817B-1FP
|
JTAG 解码
|
|
N5463B-1FP
|
PCIe Gen1 和 Gen2 解码与触发
|
|
N5462B-1FP
|
RS-232/UART 解码与触发
|
|
N5464B-1FP
|
USB 2.0 解码与触发
|
