Gwinstek固纬 GDM-8341/8342
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

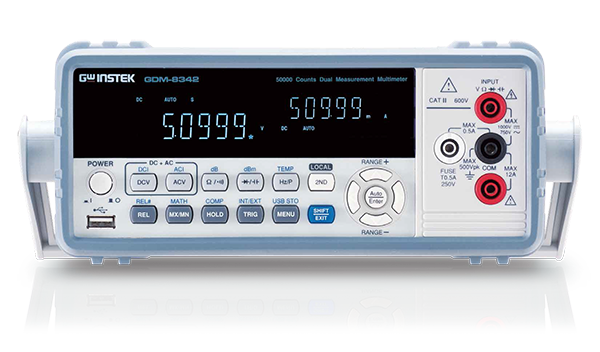

固纬GDM-834X系列(GDM-8341&GDM-8342)数字万用表


  • 50,000位数, VFD显示屏

  • 双量测 / 双显示功能

  • 量测速度可选择, 最高可达 40读值/秒

  • 直流电压(DCV)基本精确度: 0.02%

  • 可选择自动/手动换档

  • 真有效值量测 (AC, AC+DC)

  • 10/11种基本量测功能

  • 高级量测功能:Max./Min., REL/REL#, Math, Compare, Hold, dB, dBm

  • 标配接口USB device, 可与计算机连线控制

  • 具有温度测量功能 (仅GDM-8342)

  • 具有USB储存功能 (仅GDM-8342)

  • 可选购GPIB接口 (仅GDM-8342, 且须于出厂前安装)

新一代以USB为通讯接口的双量测数字万用表 – GDM-834x系列,该系列包含2个型号 – GDM-8341和GDM-8342,均搭配50000位数VFD双显示屏、0.02%直流电压基本准确度和USB 通讯接口,为提供所有使用者量测上的准确性、清晰的数值观测和连结计算机的便利性。

该系列万用表支持一般万用表所拥有的基本量测项目外,甚至还配有可量测电容和温度的能力。此外该系列也提供了多样的辅助性功能,来协助符合制程测试、教学实验和检验场合时的量测应用需要。

另外,在资料获取和储存方面,全系列机型除了可以透过标准配备的USB界面来编写程序读取外;GDM-8342在前面板上,还提供了可以直接使用U盘来储存量测资料的功能,同时GDM-8342还提供可选购的GPIB接口(需于出厂前加装),以符合多数使用自动量测系统者的习惯。

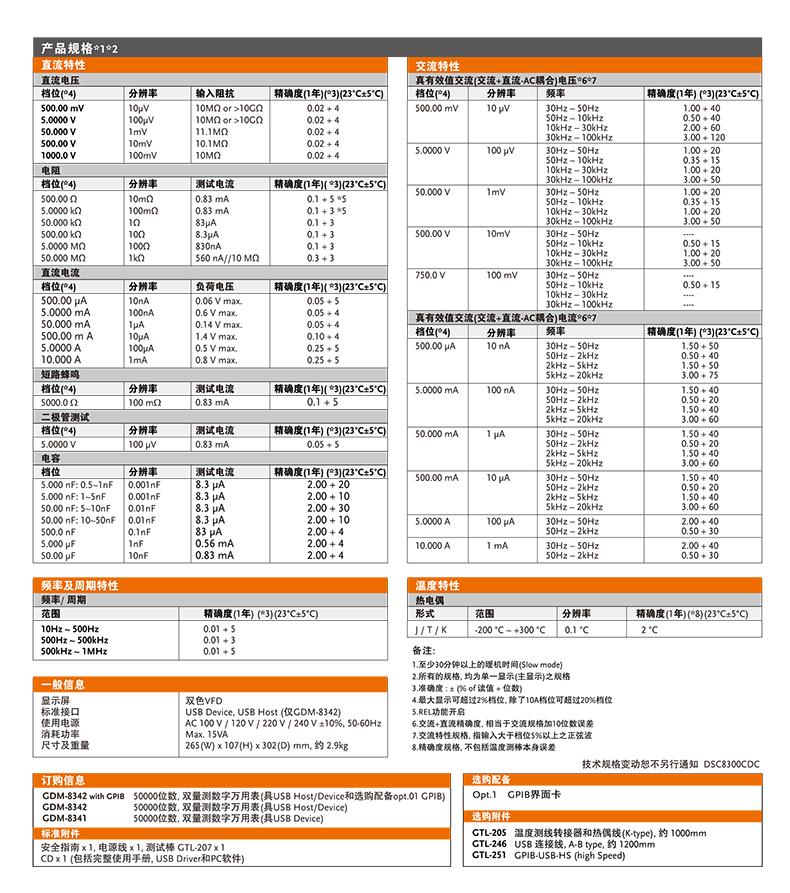

备注下列规格万用表需热机30分钟且操作于单一量测和慢速下

功能

档位 (*2)

分辨率

输入电阻...等等

确度(*1)
1

23°C±5°C

直流电压

500.00 mV

10μV

10MΩ or >10GΩ

0.02 + 4

5.0000 V

100μV

10MΩ or >10GΩ

0.02 + 4

50.000 V

1mV

11.11MΩ

0.02 + 4

500.00 V

10mV

10.1MΩ

0.02 + 4

1000.0 V

100mV

10MΩ

0.02 + 4

电阻

500.00 Ω

10mΩ

0.83mA

0.10 + 5 (*3)

5.0000 kΩ

100mΩ

0.83mA

0.10 + 3 (*3)

50.000 kΩ

1Ω

83μA

0.10 + 3

500.00 kΩ

10Ω

8.3μA

0.10 + 3

5.0000 MΩ

100Ω

830nA

0.10 + 3

50.000 MΩ

1kΩ

560nA//10 MΩ

0.30 + 3

直流电流

500.00 μA

10nA

0.06V max.

0.05 + 5

5.0000 mA

100nA

0.6V max.

0.05 + 4

50.000 mA

1μA

0.14V max.

0.05 + 4

500.00 m A

10μA

1.4V max.

0.10 + 4

5.0000 A

100μA

0.5V max.

0.25 + 5

10.000 A

1mA

0.8V max.

0.25 + 5

短路蜂鸣

5000.0 Ω

100mΩ

0.83mA

0.10 + 5

二极管测试

5.0000 V

100μV

0.83mA

0.05 + 5

电容

5.000 nF: 0.5~1nF

0.001nF

8.3μA

2.00 + 20

5.000 nF: 1~5nF

0.001nF

8.3μA

2.00 + 10

50.00 nF: 5~10nF

0.01nF

8.3μA

2.00 + 30

50.00 nF: 10~50nF

0.01nF

8.3μA

2.00 + 10

500.0 nF

0.1nF

83μA

2.00 + 4

5.000 μF

1nF

0.56mA

2.00 + 4

50.00 μF

10nF

0.83mA

2.00 + 4

交流(或交流+直流)电压
True RMS

(*4/*5/*6)

500.00 mV

10μV

30Hz – 50Hz

1.00 + 40

50Hz – 10kHz

0.50 + 40

10kHz – 30kHz

2.00 + 60

30kHz – 100kHz

3.00 + 120

5.0000 V

100μV

30Hz – 50Hz

1.00 + 20

50Hz – 10kHz

0.35 + 15

10kHz – 30kHz

1.00 + 20

30kHz – 100kHz

3.00 + 50

50.000 V

1mV

30Hz – 50Hz

1.00 + 20

50Hz – 10kHz

0.35 + 15

10kHz – 30kHz

1.00 + 20

30kHz – 100kHz

3.00 + 50

500.00 V

10mV

30Hz – 50Hz

------

50Hz – 10kHz

0.50 + 15

10kHz – 30kHz

1.00 + 20

30kHz – 100kHz

3.00 + 50

750.0 V

100mV

30Hz – 50Hz

------

50Hz – 10kHz

0.50 + 15

10kHz – 30kHz

------

30kHz – 100kHz

------

交流(或交流+直流)电流

True RMS

(*4/*5/*6)

500.00 μA

10nA

30Hz – 50Hz

1.50 + 50

50Hz – 2kHz

0.50 + 40

2kHz – 5kHz

1.50 + 50

5kHz – 20kHz

3.00 + 75

5.0000 mA

100nA

30Hz – 50Hz

1.50 + 40

50Hz – 2kHz

0.50 + 20

2kHz – 5kHz

1.50 + 40

5kHz – 20kHz

3.00 + 60

50.000 mA

1μA

30Hz – 50Hz

1.50 + 40

50Hz – 2kHz

0.50 + 20

2kHz – 5kHz

1.50 + 40

5kHz – 20kHz

3.00 + 60

500.00 mA

10μA

30Hz – 50Hz

1.50 + 40

50Hz – 2kHz

0.50 + 20

2kHz – 5kHz

1.50 + 40

5kHz – 20kHz

3.00 + 60

5.0000 A

100μA

30Hz – 50Hz

2.00 + 40

50Hz – 2kHz

0.50 + 30

10.000 A

1mA

30Hz – 50Hz

2.00 + 40

50Hz – 2kHz

0.50 + 30

频率

10Hz – 500Hz

------

------

0.01 + 5

500Hz – 500kHz

0.01 + 3

500kHz – 1MHz

0.01 + 5

温度 (*7)
(热电偶)(仅GDM-8342)

-200 °C ~ +300 °C

0.1 °C

J / T / K

°C (typical)

显示

双色VFD显示屏

界面

USB Device, USB Host (GDM-8342), GPIB (选购,GDM-8342适用)

使用电源

AC 100 V / 120 V / 220 V / 240 V ±10%, 50-60Hz

消耗功率

******15VA

尺寸

265() x 107() x 302() mm

重量

2.9公斤不包含附件

1. 准确度 = +/- (读值% + 分辨率位数)

2. 各功能档位允许2%过档位显示, 10A档则允许20%的过档位显示

3. REL功能开启

4. AC+DC量测时AC耦合

5. AC+DC量测准确度相当于AC量测准确度加上10位数的分辨率误差

6. 交流量测之特性> 5%档位之正弦波输入

7. 温度规格之准确度不包括测试线/棒之误差


GDM-8342 with GPIB         50000位数, 双量测数字电表(具USB Host/Device和选购配备opt.01 GPIB)

GDM-8342                            50000位数, 双量测数字电表(具USB Host/Device)

GDM-8341                            50000位数, 双量测数字电表(具USB Device)



 选配接口:

Opt.01     GPIB接口 (仅GDM-8342)



选购附件:

GTL-205   温度测线转换器和热偶线(K-type),约1000mm

GTL-246   USB连接线, A-B type

GTL-251   GPIB-USB-HS (high speed)
