泰克RSA500 USB实时频谱分析仪
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

RSA500A系列USB频谱分析仪在坚固耐用、电池供电的仪器中提供了高性能便携式频谱分析功能。

功能及优势
  • 9 kHz 至 3.0/7.5/13.6/18.0 GHz 频率范围覆盖了各种分析需求
  • 40 MHz 采集带宽支持实时分析,捕获瞬态信号,进行矢量分析
  • 高速全频宽扫描(70 GHz/秒),便于快速设置和发现
  • 标准 GPS/GLONASS/北斗接收机,用于绘制地图
  • 选配跟踪发生器,执行增益/损耗、天线和电缆测量
  • DataVu-PC 软件能够在可变带宽中实现多台记录
  • Mil-Std 28800 Class 2 环境、冲击和振动规范,适用于严酷的条件
  • 内置电池,延长现场操作时间
  • SignalVu-PC 软件提供了实时信号处理及 DPX® 频谱/三维频谱图,******限度地缩短搜寻瞬态信号和干扰所需的时间
  • EMC/EMI 预一致性测试和调试 – CISPR 检测器,预定标准,极限线,简便设置附件,环境特点捕获,故障分析,报告生成

  • 100% 检测概率捕获持续时间最短 15 μs 的信号,保证您每次问题发生时一次就能看到问题。
  • 标配应用编程接口,用来开发自定义程序
  • 附件包括平板电脑、校准套件、适配器和稳定相位电缆,为搜寻干扰和维护发射机提供了完整的现场解决方案
应用
  • 通用频谱分析
  • 无线网络安装及维护
  • 频谱监控
  • 频谱管理
  • 搜寻干扰
  • EMI/EMC 一致性检查和故障排除
  • 频谱操作
  • 辐射危害 (RADHAZ) 测试
  • 排放控制 (EMCON) 监控
  • 信号智能 (SIGINT) 监控

RSA500 系列为您节省时间,助您马到成功

RSA500 系列提供了实时频谱分析功能,解决频谱管理人员、干扰搜寻人员和网络维护人员面临的问题,这些人员需要追踪以查找干扰源、维护射频网络、保留工作记录。系统核心是基于 USB 的射频频谱分析仪,它捕获 40 MHz 实时带宽,在严酷环境中实现优异的保真度。由于 70 dB 无杂散动态范围及高达 18.0 GHz 的频率范围,您可在测量结果中检查关心的所有信号,可信度颇高。USB 外形使您的手中不再负重,而代以轻便的 Windows平板电脑或笔记本电脑。您手里拿着的是轻便的 PC,而不是很重的频谱分析仪,您可以行动起来更快,电池续航时间更长,完成工作更迅速。

选配跟踪发生器可以测量增益/损耗,迅速测试滤波器、双工器和其他网元,您可以按需增加电缆和天线的 VSWR、回波损耗、故障测距、电缆损耗等测量。

SignalVu-PC 软件在现场

与 RSA500 配合工作的是一款强大的程序 — SignalVu-PC,这是泰克传统频谱分析仪的基础。SignalVu-PC 提供了以前高性能电池操作解决方案中没有提供的深入分析功能。DPX® 频谱/三维频谱图的实时处理在电脑中进行,进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口,也可以使用标配的应用编程接口 (API),其提供了一套丰富的命令和测量功能。免费的 SignalVu-PC 程序的基本功能远远不只是基本功能。下面显示了基本版本测量。

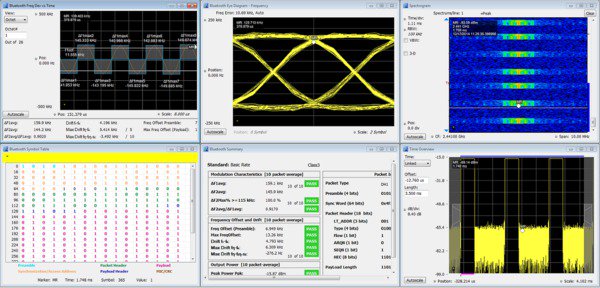

RSA500A 与 SignalVu-PC 相结合,提供了高级现场测量功能

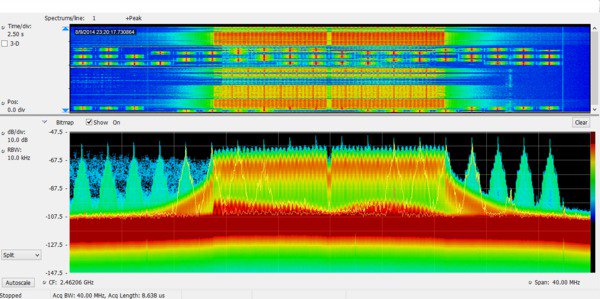

由于 40 MHz 实时带宽,独特的 DPX® 频谱/三维频谱图显示干扰信号或未知信号发生的每个时点,支持的最短持续时间可达 15 μs。下图显示了 WLAN 传输(绿色和橙色),在屏幕中重复出现的窄信号是蓝牙接入探头。三维频谱图( 屏幕上方部分)在时间上把这些信号清楚地分开,显示任何信号碰撞。
