泰克深知,从原型通电到生产测试,工程师在整个设计周期都要依赖示波器。 DPO7000 系列示波器的独特功能与杰出的信号采集性能和分析功能相结合,让您加速完成测量任务。
在一条通道上提供了高达 40 GS/s 的实时采样率,在两条通道上提供了 20GS/s 的实时采样率,在三或四条通道上提供了 10 GS/s 的实时采样率

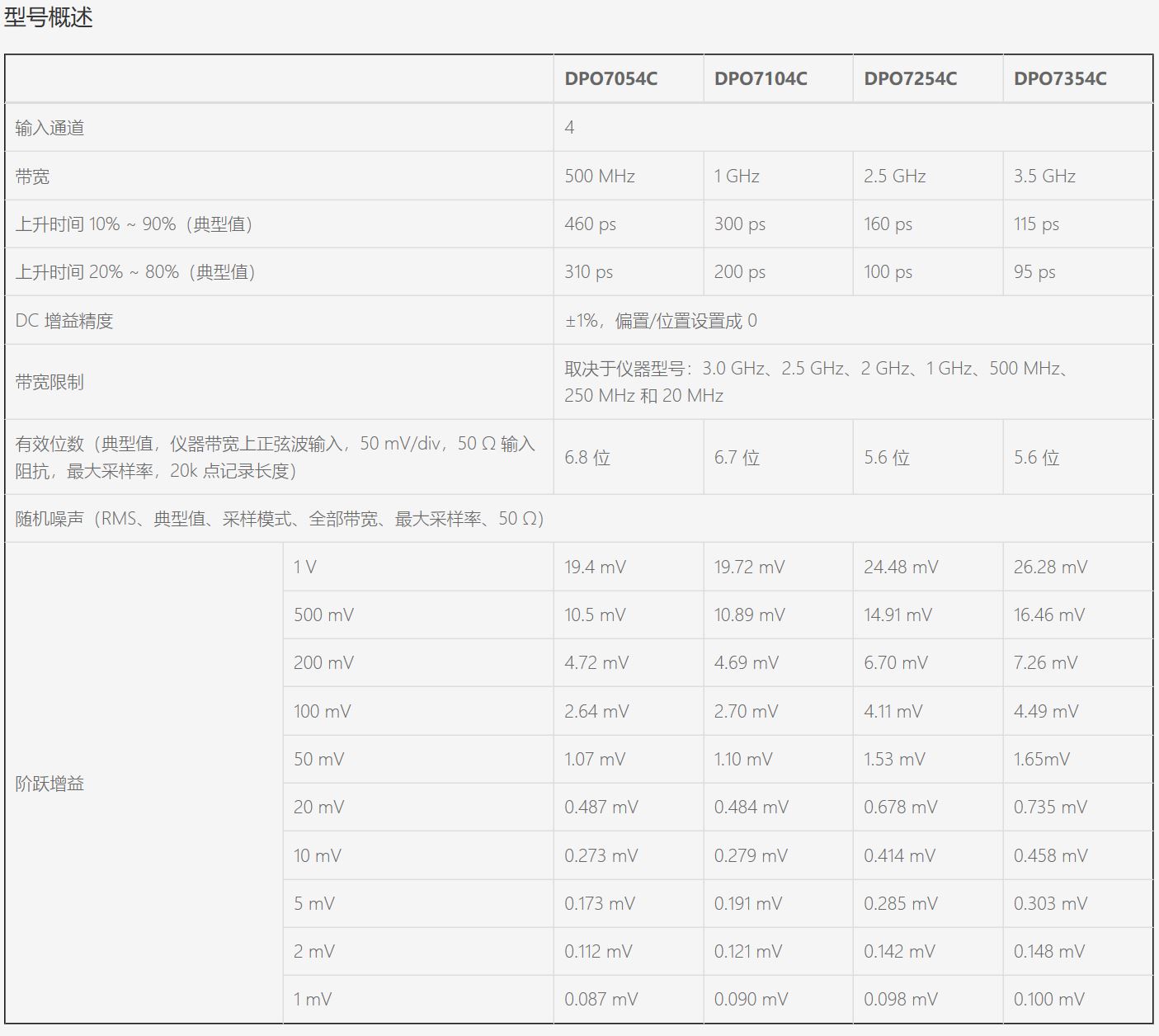

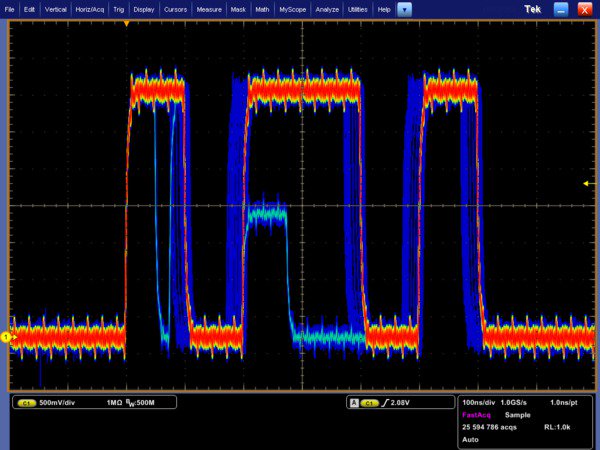

FastFrame™ 分段存储采集模式,>310,000 波形/秒捕获速率
用户可以选择带宽限制滤波器,提高低频测量精度
易用特点
Pinpoint® 触发技术,提供了最灵活、性能最高的触发功能,支持 1400 多种组合,满足几乎任何触发情况
可视触发和搜索,精确限定触发,找到复杂波形中的独特事件
高级搜索和标记,在整个波形中查找具体事件
MyScope® 定制窗口和鼠标右键菜单,实现杰出的效率
53 种自动测量、波形直方图和 FFT 分析,简化波形分析工作
TekVPI® 探头接口,支持有源探头、差分探头和电流探头,自动设定量程和单位
选配串行触发和分析
I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 USB 2.0 自动串行触发、解码和搜索选项
MIPI® D-PHY DSI-1、CSI-2、8b/10b、以太网和 PCI Express 自动串行分析选项
64 位 NRZ 串行码型触发,隔离码型相关效应,速率高达 1.25 Gb/s
选配特定技术分析功能
软件解决方案提供了内置域专门技术,适用于 MIPI® D-PHY、以太网、汽车以太网、MOST 和 USB 2.0 一致性测试,抖动、定时、眼图、功率、DDR 内存总线分析及宽带射频
前面板和侧面板提供了 USB 主控端口,迅速简便地存储数据、进行打印及连接 USB 外设
集成 10/100/1000BASE-T 以太网端口,实现联网能力;视频输出端口,把示波器显示画面导出到监视器或投影仪上
Microsoft® Windows 10 操作系统,简便连接及集成到用户环境中
TekScope Anywhere™把示波器分析环境的处理能力带到PC中。用户现在可以灵活地执行各项分析任务,包括在实验室外部进行定时、眼图和抖动分析。 可以在团队成员和远程站点之间迅速共享泰克 DPO/MSO5000、DPO7000C 或 DPO/MSO70000C/D/DX 系列示波器的波形数据和设置1),从而改善工作效率。
1(设置仅限 MSO/DPO5000/B、DPO7000C、MSO/DPO70000C/D/DX/SX 型号
选件 | 说明 |
---|---|
选件 BRR | BRR - BroadR-Reach/100BASE-T1 和 1000BASE-T1 一致性测试(要求 TF-GBE-BTP 和 TF-BRR-CFD 测试夹具)(仅适用于带宽 ≥1 GHz 的型号) |
DDRA 选件 | DDR 内存总线分析(需要 DJA 选件)(仅适用于带宽 ≥1 GHz 的型号) |
选件 DJA | 抖动和眼图分析工具 - 高级 (DPOJET) |
选件 DJAN | DPOJET 噪声、抖动和眼图分析工具(需要 DJA 选件) |
D-PHY 选件 | MIPI® D-PHY Essentials – 发射机调试、检定和一致性测试解决方案(需要 DJA 选件)(仅适用于带宽 ≥2.5 GHz 的型号) |
ET3 选件 | 以太网一致性测试(要求 TF-GBE-BTP 或 TF-GBE-ATP 以太网测试夹具) |
MOST 选件 | MOST50 和 MOST150 电接口一致性测试和调试解决方案(需要 DJA 选件) |
选件 MTM | ITU-T、ANSI T1.102、以太网、SONET/SDH、光纤通道、USB 2.0、IEEE 1394b、快速 I/O、OIF、CPRI 和串行视频模板测试(在 DPO7254C/DPO7354C 上包括硬件时钟恢复) |
选件 NBASE-T | TekExpress 自动 NBASE-T 和 IEEE802.3bz(2.5G 和 5G)一致性测试软件(要求 TF-XGbt 测试夹具)(仅适用于带宽 ≥2.5 GHz 的型号) |
选件 PWR | 功率测量和分析软件 |
选件 SR-AERO | 航空串行触发和分析模块 (MIL-STD-1553)。可以在 MIL-STD-1553 总线上触发数据包级信息,并提供多个分析工具,如信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解码表 |
选件 SR-AUTO | 汽车串行触发和分析模块 (CAN/LIN/FlexRay)。可以在 CAN、LIN 和 FlexRay 总线上触发数据级信息,并提供多个分析工具,如信号数字视图、总线视图、数据包解码、搜索工具以及带有时标信息的数据包解码表 |
选件 SR-COMP | 计算机串行触发和分析模块 (RS-232/422/485/UART)。可以在 RS-232/422/485/UART 总线上触发数据包级信息,并提供多个分析工具,如信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解码表 |
选件 SR-DPHY | MIPI® D-PHY 串行分析模块。可以分析 MIPI DSI-1 和 CSI-2 总线,并提供多个分析工具,如信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解码表 |
选件 SR-EMBD | 嵌入式串行触发和分析模块(I2C、SPI)。可以在 I2C 和 2 线和 3 线 SPI 总线上触发数据包级信息,并提供多个分析工具,如信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解码表 |
选件 SR-ENET | 以太网串行分析模块(10BASE-T 和 100BASE-TX)。可以分析以太网总线,并提供多个分析工具,如总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解码表 |
选件 SR-PCIE | PCI Express 串行分析模块。可以分析 PCI Express 总线,并提供多个分析工具,如信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解码表(仅适用于带宽 ≥1 GHz 的型号)(由于数据量庞大,推荐使用标准大容量硬盘,而不是较小的固态硬盘) |
选件 SR-USB | USB 2.0 串行触发和分析模块(LS、FS、HS)。可以触发低速、全速和高速 USB 串行总线上的数据包级内容。也可以启动分析工具,如低速、全速和高速 USB 串行总线信号的数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解码表。只有带宽 ≥1 GHz 的型号才支持 USB 高速协议 |
选件 SR-810B | 8b/10b 串行分析模块。可以分析 8b/10b 总线,并提供多个分析工具,如信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包表 |
选件 ST1G | 64 位 NRZ 串行触发和 8b/10b 串行协议解码(包含选件 SR-810B)(仅适用于带宽 ≥2.5 GHz 的型号) |
选件 SVA | AM/FM/PM 音频信号分析(需要选件 SVE) |
选件 SVE | SignalVu® Essentials – 矢量信号分析软件 |
选件 SVM | SignalVu® 通用调制分析(需要 SVE 选件) |
选件 SVO | SignalVu® 通用 OFDM 分析(需要 SVE 选件) |
选件 SVP | SignalVu® 高级信号分析(包括脉冲测量)(需要 SVE 选件) |
选件 SVT | SignalVu® 稳定时间测量 – 频率和相位(需要 SVE 选件) |
选件 SV23 | WLAN 802.11a/b/g 测量应用(需要 SVE 选件)(仅适用于带宽≥2.5 GHz 的型号) |
选件 SV24 | WLAN 802.11n 测量应用(需要 SVE 和 SV23 选件)(仅适用于带宽 ≥2.5 GHz 的型号) |
选件 SV26 | SignalVu® APCO P25 测量(需要 SVE 选件) |
选件 SV27 | SignalVu® 蓝牙基本 LE TX SIG 测量(需要 SVE 选件)(仅适用于带宽 ≥2.5 GHz 的型号) |
选件 SV28 | SignalVu® LTE 下行链路射频测量(需要 SVE 选件)(仅适用于带宽 ≥1 GHz 的型号) |
选件 USB2 | USB 2.0 自动一致性测试应用(要求 TDSUSBF USB 测试夹具)(高速 USB 要求 ≥2 GHz 带宽) |
选件 USBPWR | USB 电源适配器自动一致性测试解决方案 |
选件 XGBT2 | TekExpress 自动 10GBASE-T 一致性测试软件(需要 TF-XGbt 测试夹具)(仅适用于 DPO7354C 型号) |
