显示系统和控制功能

泰克示波器的前面板包括显示屏、旋钮、按钮、开关和指示灯,用来控制信号采集和显示。如本节前面所述,前面板控制功能通常分成垂直区淢、水平区域和触发区域。前面板还包括输入连接器。看一下示波器显示画面。注意屏幕上的格线标记,这些标记生成格线。每条竖线和橫线构成一个大格。格线通常采用8ⅹ10格或10×10格的布局模式。示波器控制功能上的标签(如vots/div和sec/div)一直指大格。中心水平格线和垂直格线上的对号(如图37所示)称为小格。许多示波器在屏幕上显示每个竖格表示多少伏特,每个横格表示多少秒。


其它示波器控制功能

数学运算和测量运算

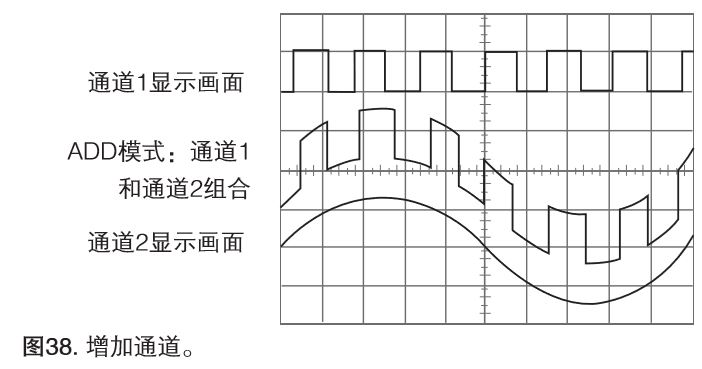

泰克示波器可能还有运算功能,允许把几个波形加在一起,创建新的波形画面。模拟示波器把信号组合在一起,泰克数字示波器则以数学方式生成新的波形。另一种数学运算是几个波形相减。在模拟示波器中,在一个信号上使用倒置函数,然后使用加法运算,可以进行减法运算。泰克数字示波器般提供减法运算。图38说明了把两个不同信号组合在一起产生的第三个波形。

数字示波器利用内部处理器的处理能力,提供了许多高级数学运算功能:乘法、除法、积分、快速傅立叶变换、等等。这种高级信号处理功能还可以执行其它功能,如插入滤波器模块,其可以用来在被测器件上反嵌夹具的特点,或实现拥有所需频响的滤波器模块,如低通滤波器。处理模块非常灵活,并不是专用的,但其可以作为任意滤波器操作,如用来模拟预加重/去加重方式。


数字定时和状态采集

混合信号示波器提供的数字通道实现了与逻辑分析仪类似的采集功能。主要的数字采集技术有两种。第一种技术是定时采集,MSO以MSO采样率确定的、间隔均匀的时间对数字信号采样。在每个样点上,MSO存储信号的逻辑状态,生成信号的定时图。第二种数字采集技术是状态采集。状态采集规定了数字信号逻辑状态有效稳定的特定时间。这在同步时钟输入数字电路中很常见。时钟信号规定了信号状态有效的时间。例如,对上升沿时钟输入的D-F印ip-Fop,输入信号稳定时间在时钟上升沿周围。对上升沿时钟输入的D-Fip-F|op,输出信号稳定时间在时钟下降沿周围。由于同步电路的时钟周期可能并不是固定的,因此状态采集之间的时间可能并像定时采集中那样均匀。

泰克混合信号示波器的数字通道采集信号的方式与逻辑分析仪在定时采集模式下采集信号的方式类似。然后,MSO把定时采集数据解码成时钟输入总线画面,以及与逻辑分析仪状态采集画面类似的事件表,在调试过程中为您提供重要的信息。


上面我们介绍了入门人员需要了解的基本示波器控制功能。示波器对各种功能可能还有其它控制功能,其中可能包括:

■自动参数测量

■测量光标

■用于数学运算或数据输入的小键盘打印功能

■把示波器连接到计算机上或直接连接到互联网上的接口
