触发位置

      水平触发位置控制功能只在数字示波器上提供。触发位置控制功能可能位于示波器水平控制区域。它实际上表示的是触发在波形记录中的位置通过改变水平触发位置,可以捕获触发事件前的信号操作这称为预触发观察功能。因此,它决定着触发点前面和后面可以观察的信号的长度数字示波器可以提供预触发观察功能,因为它们一直处理输入信号,而不管是否收到触发。稳定的数据流流经示波器;触发只是告诉示波器在存储器中保存当前数据。相比之下,模拟示波器只在收到触发后才显示信号,也就是在CRT上写入数据。因此,模拟示波器没有提供预触发观察功能,垂直系统中的延迟线提供少量预触发的除外。

预触发观察功能提供了重要的调试辅助工具。如果问题间歇发生,您可以触发问题,记录导致问题的事件,可能会找到问题的原因。


触发电平和斜率

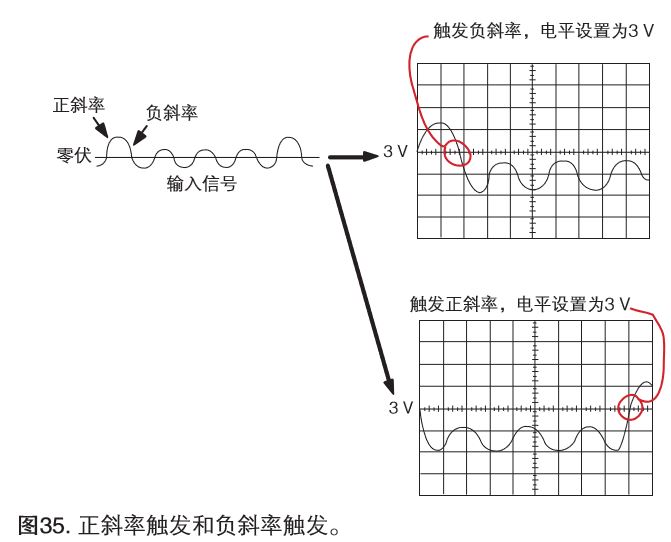

蝕发电平和斜率控制功能提供了基本触发点定义,确定怎样显示波形,如图35所示。触发电路作为比较器操作。您可以在比较器的一个输入上选择斜率和电压电平。在另一个比较器输入上的触发信号与设置匹配时,示波器会生成触发。斜率控制功能确定触发点是在信号的上升沿上,还是在信号的下降沿上。上升沿是正斜率,下降沿是负斜率。电平控制功能确定触发点发生在边沿上哪个位置。

触发源

示波器不一定要触发显示的信号。多个触发源可以触发扫描

■任意输入通道

■应用到输入通道中的信号之外的外部来源

■电源信号

示波器从一条或多条输入通道内部定义的信号

在大多数时间内,您可以把示波器设置成触发显示的通道。某些示波器提供了一个触发输出,为另一台仪器提供触发信号。示波器可以使用交替触发源,不管其是否显示,因此应注意不要在显示通道2时无意触发通道1。
